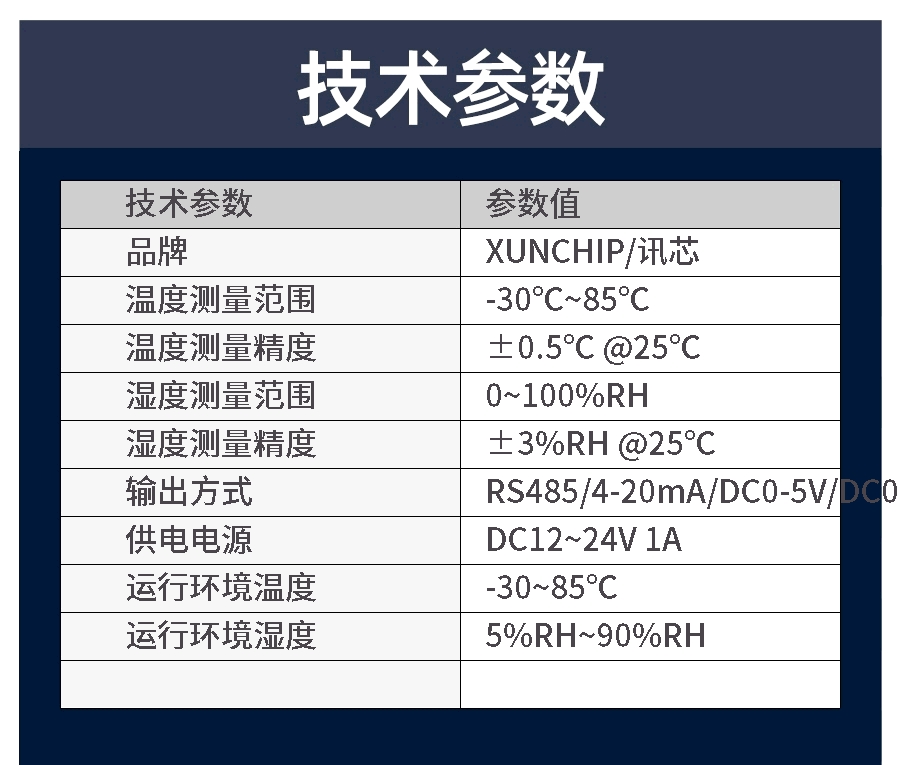

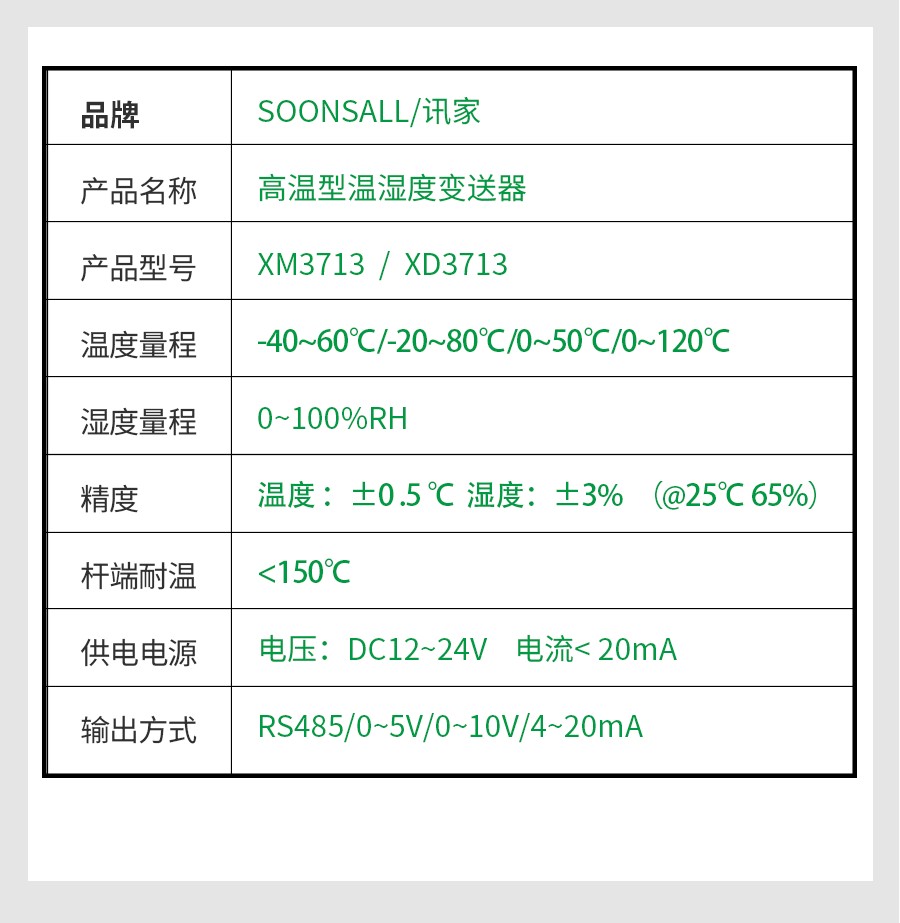

技术参数 | 参数值 |
品牌 | XUNCHIP/讯芯 |
温度测量范围 | -30℃~85℃ |
温度测量精度 | ±0.5℃ @25℃ |
湿度测量范围 | 0~100%RH |
湿度测量精度 | ±3%RH @25℃ |
输出方式 | RS485/4-20mA/DC0-5V/DC0-10V |
供电电源 | DC12~24V 1A |
运行环境温度 | -30~85℃ |
运行环境湿度 | 5%RH~90%RH |

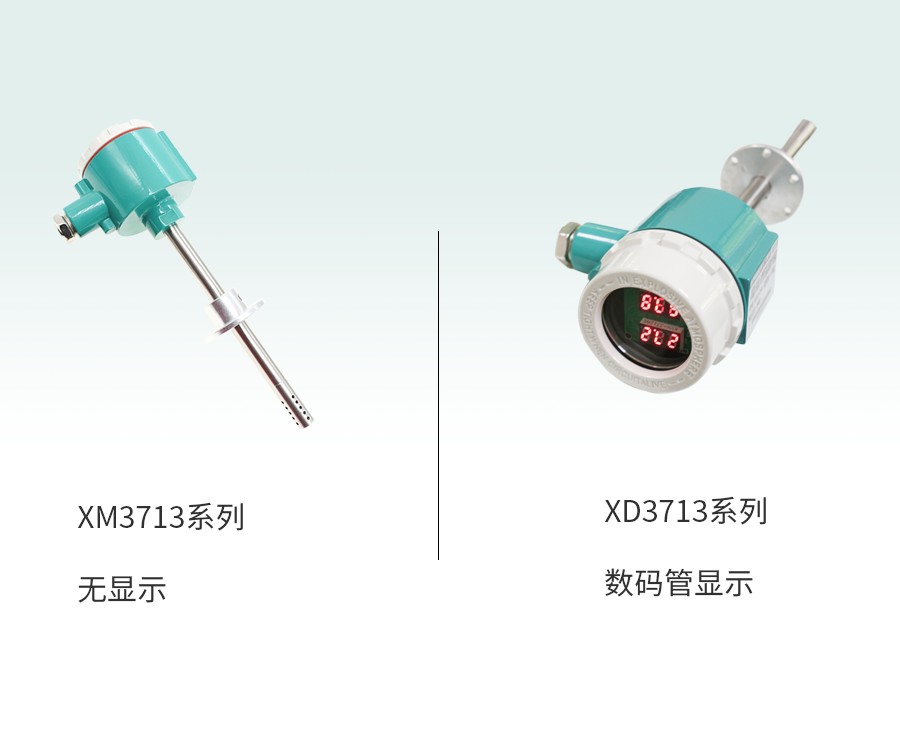

产品选型
产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号 | 输出方式及供电压范围 |
XD3713B | RS485总线 |
XD3713M | 4-20mA |
XD3713V5 | DC0-5V |
XD3713V10 | DC0-10V |

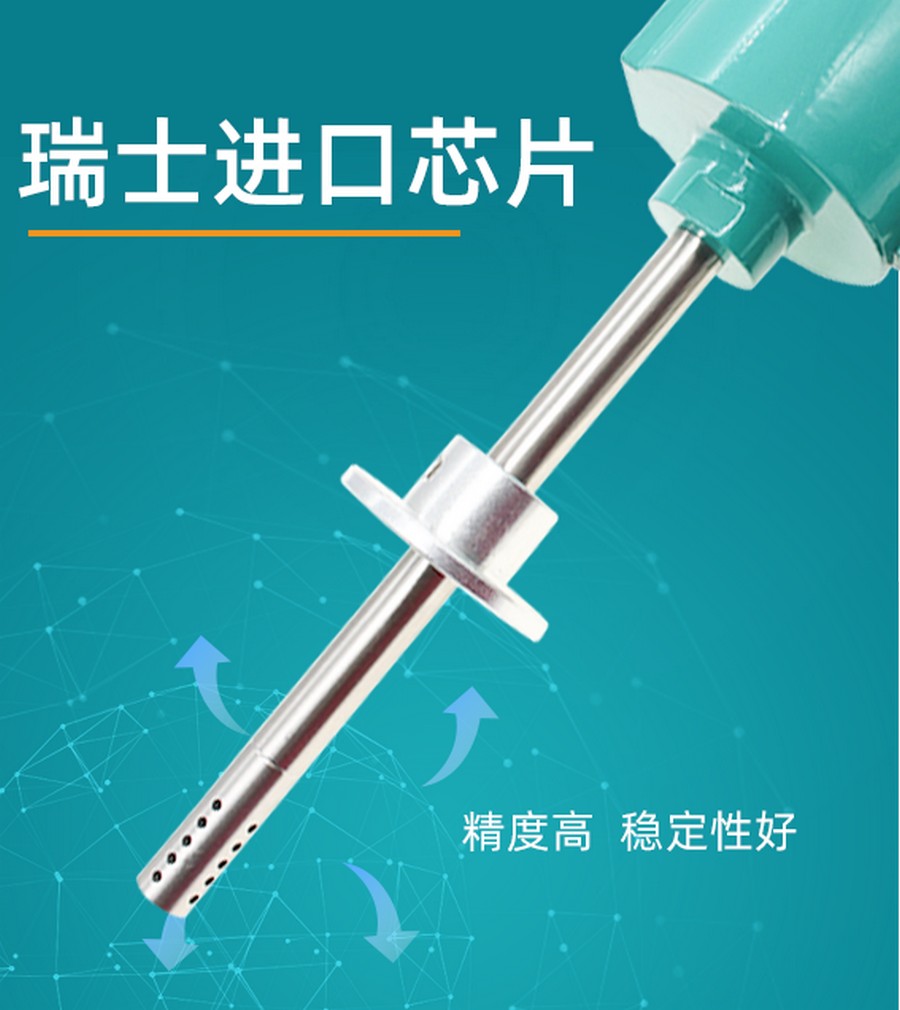

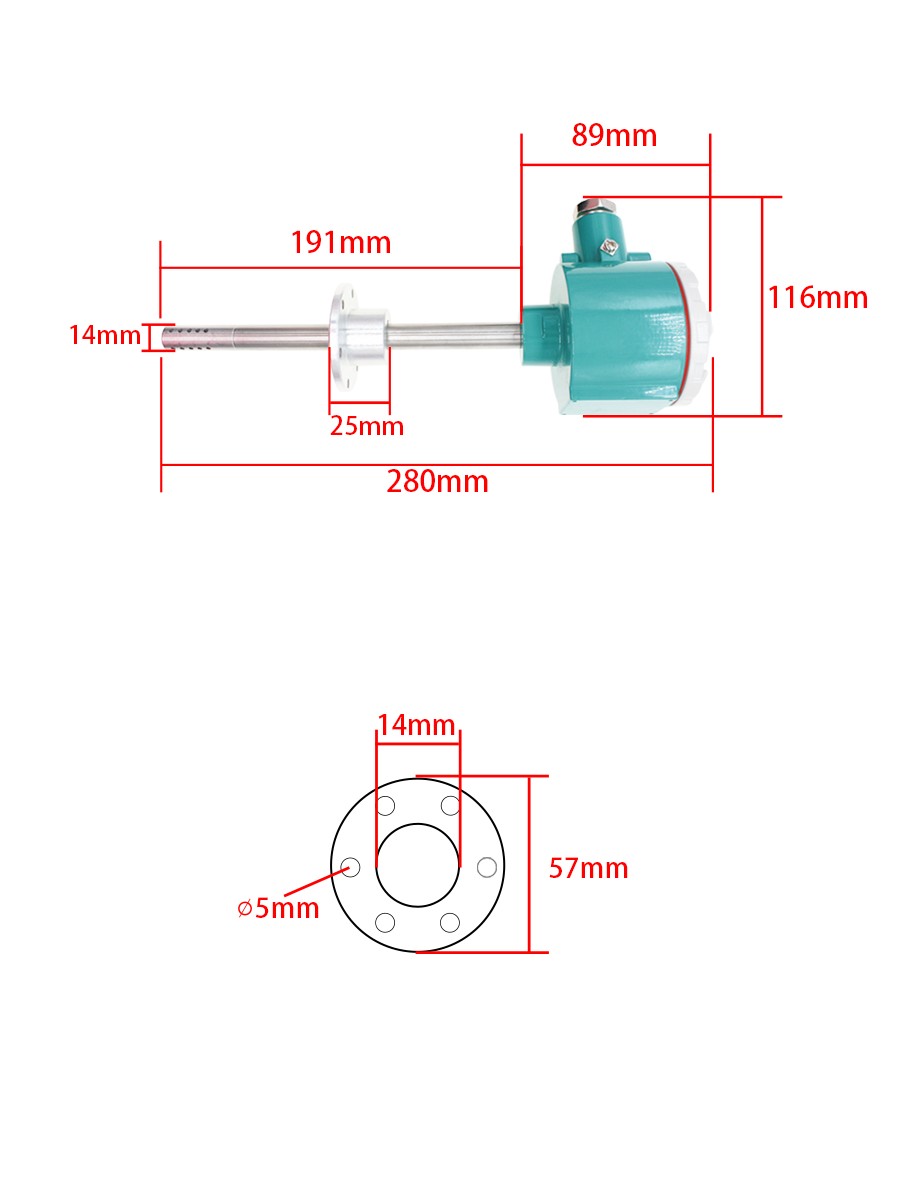

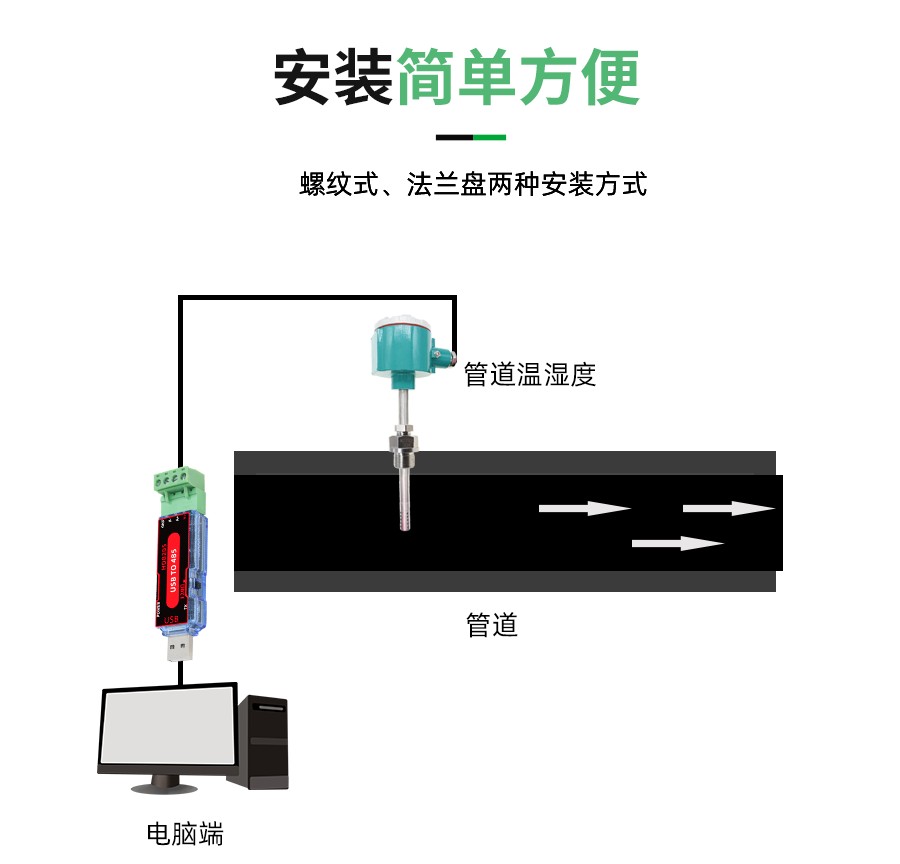

产品特色
发货清单

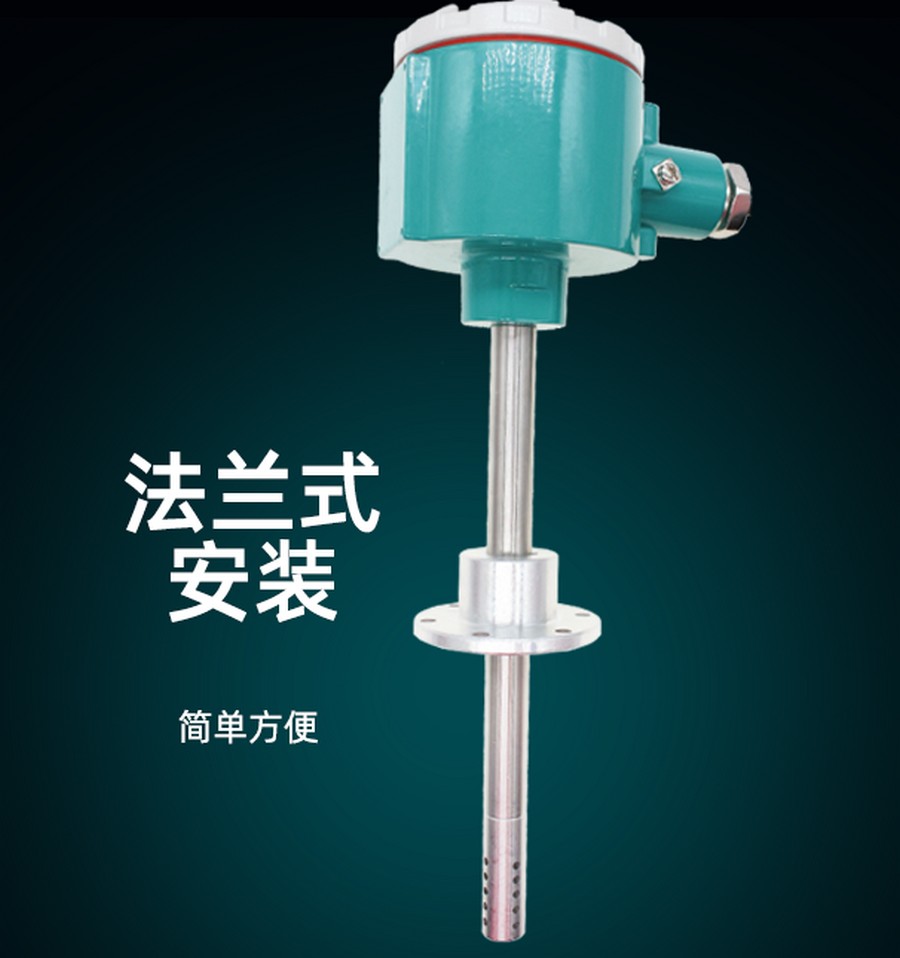

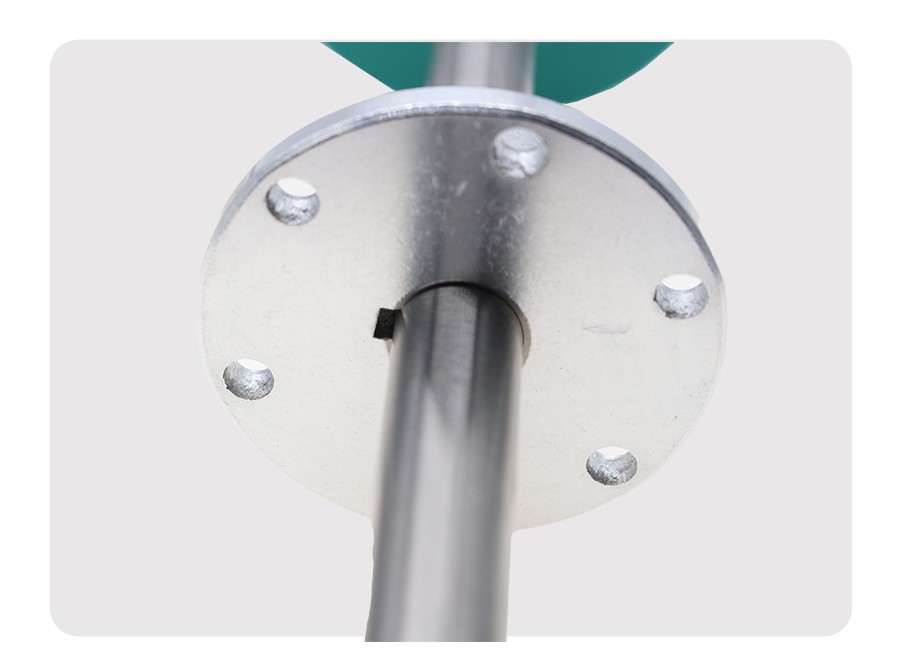

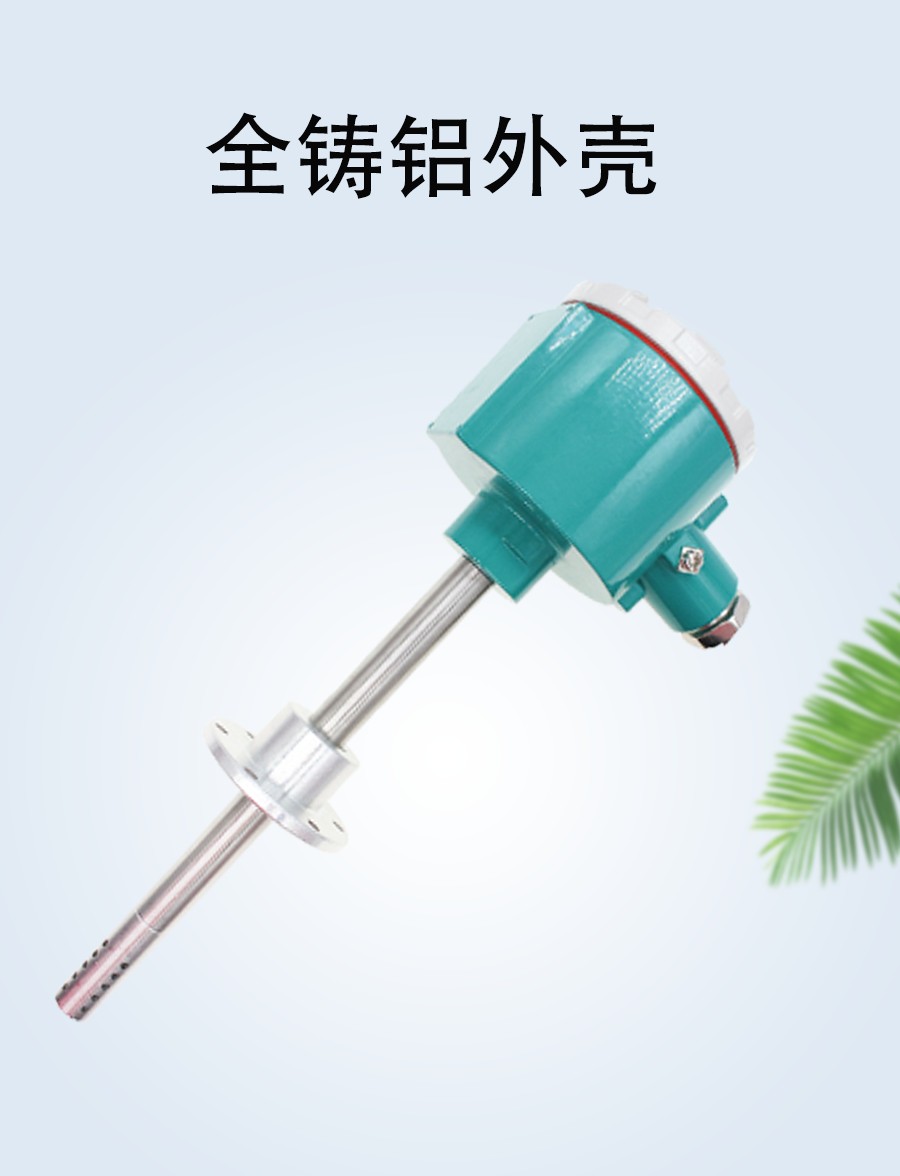

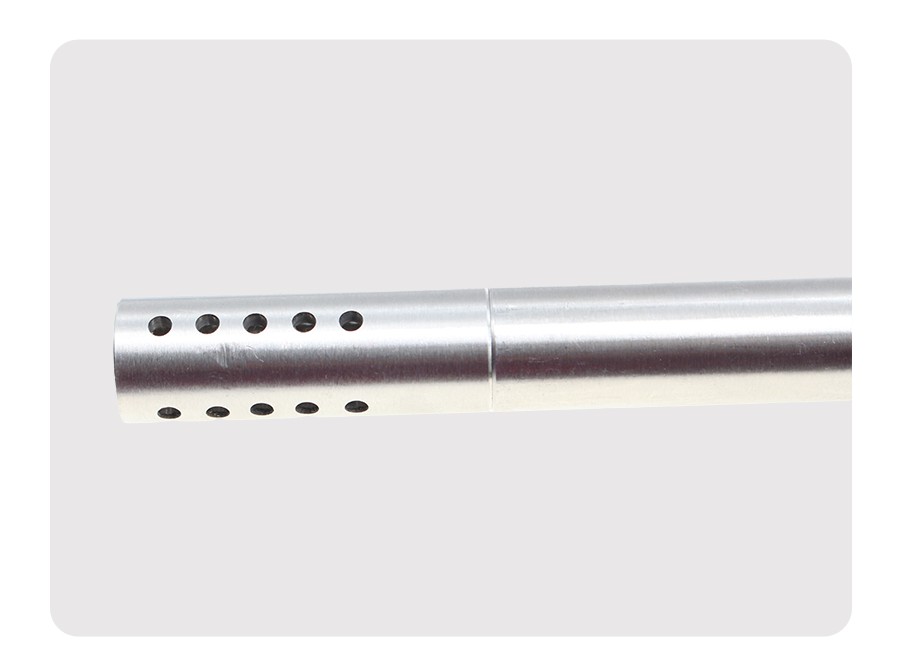

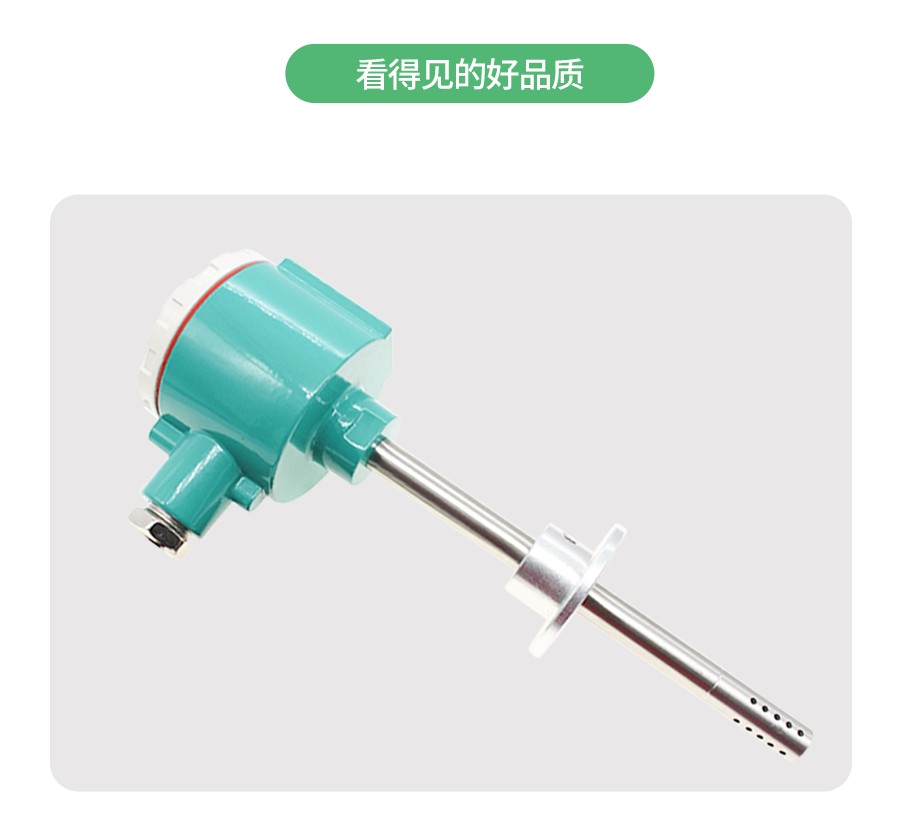

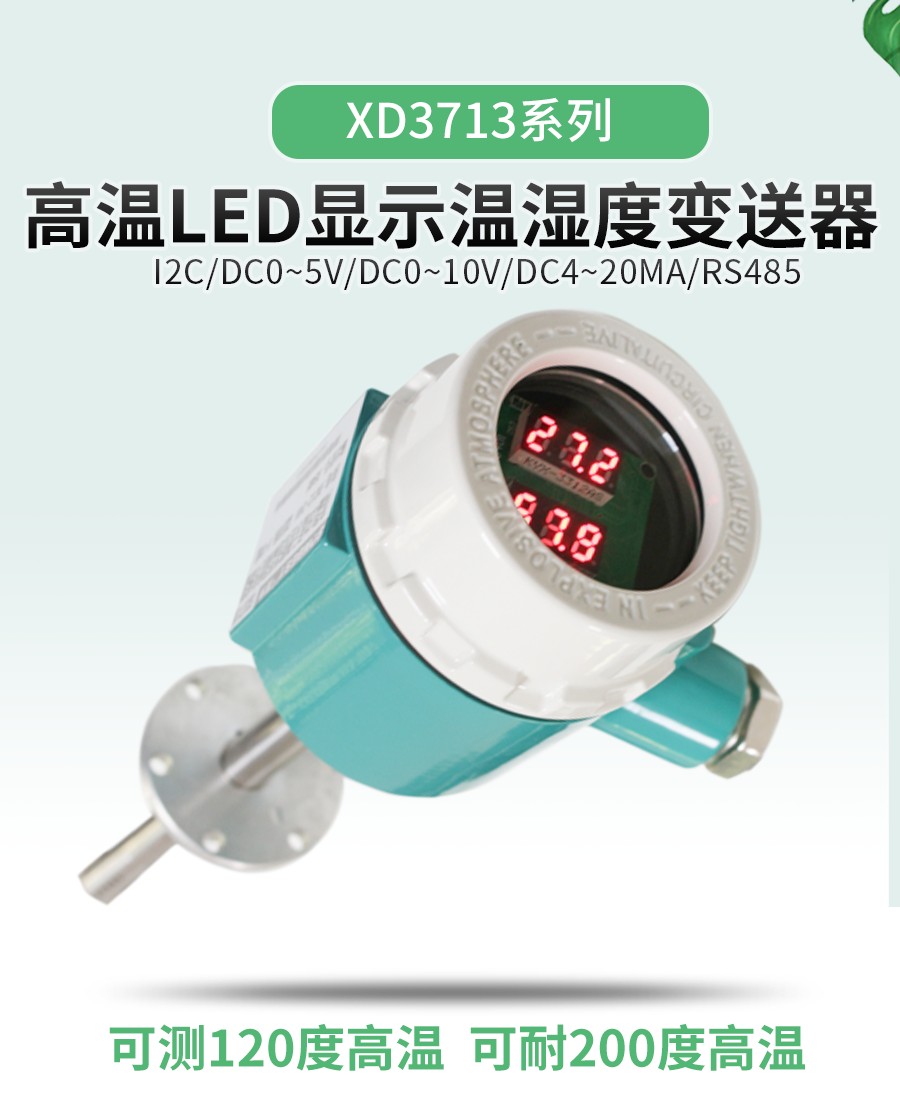

实物照片

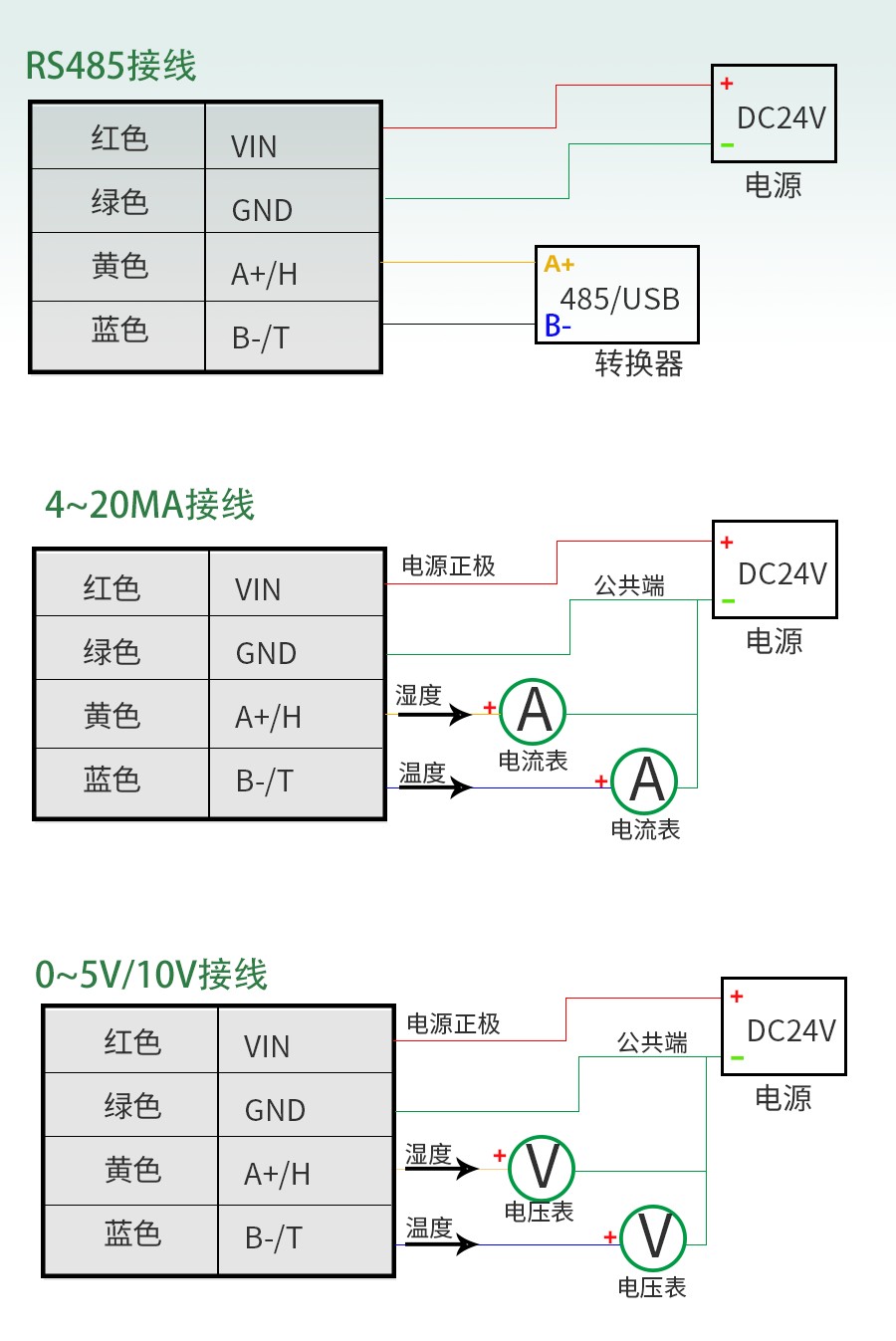

RS485型:通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。

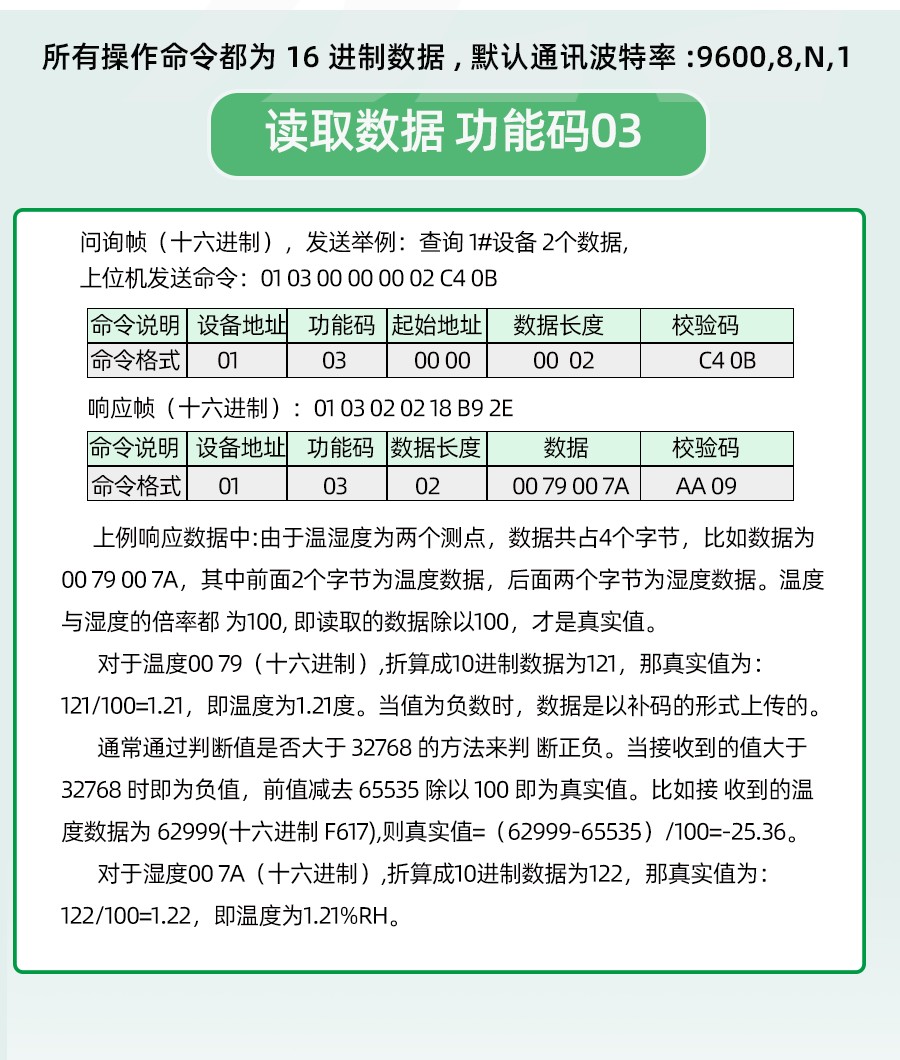

1. 读取数据 ( 功能码 0x03)
问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 02 C4 0B 。
地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
01 | 03 | 00 00 | 00 02 | C4 0B |
对于正确的问询帧,设备会响应数据:01 03 04 00 7A 00 00 DB EA ,响应格式:
地址 | 功能码 | 长度 | 数据1 | 数据2 | 校验码 |
01 | 03 | 04 | 00 79 | 00 7A | DB EA |
数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。

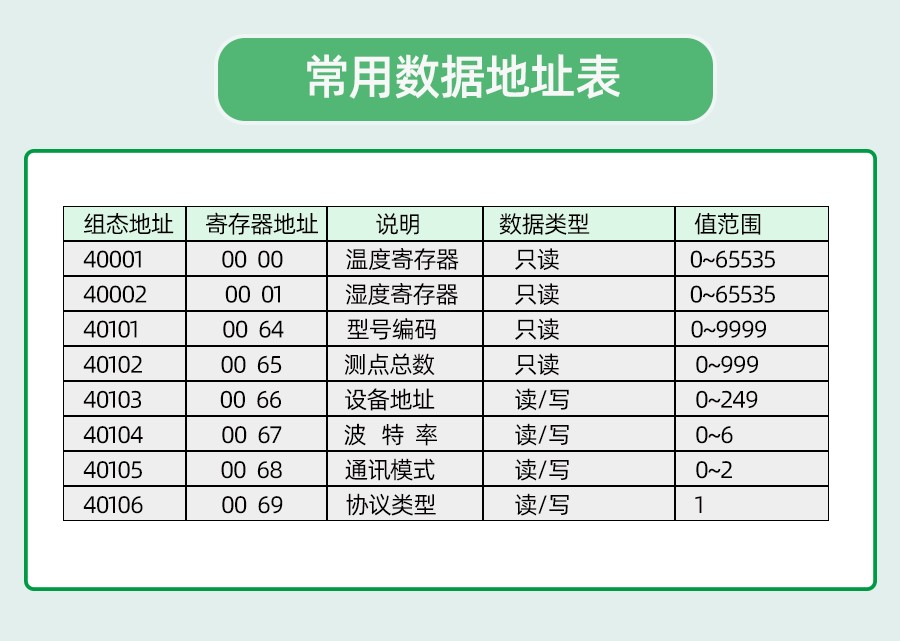

2. 常用数据地址表
组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
40001 | 00 00 | 1#温度寄存器 | 只读 | 0~65535 |
40002 | 00 01 | 2#湿度寄存器 | 只读 | 0~65535 |
40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
40104 | 00 67 | 波特率 | 读/写 | 0~6 |
40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
电流:温度与电流计算
例设量程为0~50℃,模拟量输出为4~20mA电流信号时,温度与电流的计算关系如公式所示:C=(50-0)*(X-4)÷(20-4)+0,其中50为温度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的温度值,常用数值列表如下:
电流 X(mA) | 温度值 C(℃) | 计算过程 |
4 | 0.0 | (50-0)*(4-4)÷(20-4)+0 |
5 | 3.1 | (50-0)*(5-4)÷(20-4)+0 |
6 | 6.3 | (50-0)*(6-4)÷(20-4)+0 |
7 | 9.4 | (50-0)*(7-4)÷(20-4)+0 |
8 | 12.5 | (50-0)*(8-4)÷(20-4)+0 |
9 | 15.6 | (50-0)*(9-4)÷(20-4)+0 |
10 | 18.8 | (50-0)*(10-4)÷(20-4)+0 |
11 | 21.9 | (50-0)*(11-4)÷(20-4)+0 |
12 | 25.0 | (50-0)*(12-4)÷(20-4)+0 |
13 | 28.1 | (50-0)*(13-4)÷(20-4)+0 |
14 | 31.3 | (50-0)*(14-4)÷(20-4)+0 |
15 | 34.4 | (50-0)*(15-4)÷(20-4)+0 |
16 | 37.5 | (50-0)*(16-4)÷(20-4)+0 |
17 | 40.6 | (50-0)*(17-4)÷(20-4)+0 |
18 | 43.8 | (50-0)*(18-4)÷(20-4)+0 |
19 | 46.9 | (50-0)*(19-4)÷(20-4)+0 |
20 | 50.0 | (50-0)*(20-4)÷(20-4)+0 |
如表所示,当测量值8mA时,当前温度为12.5℃。
电流:湿度与电流计算
例设量程为0~100%RH,模拟量输出为4~20mA电流信号时,湿度与电流的计算关系如公式所示:C=(100-0)*(X-4)÷(20-4)+0,其中100为湿度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的湿度值,常用数值列表如下:
电流 X(mA) | 湿度值 C(%RH) | 计算过程 |
4 | 0.0 | (100-0)*(4-4)÷(20-4)+0 |
5 | 6.3 | (100-0)*(5-4)÷(20-4)+0 |
6 | 12.5 | (100-0)*(6-4)÷(20-4)+0 |
7 | 18.8 | (100-0)*(7-4)÷(20-4)+0 |
8 | 25.0 | (100-0)*(8-4)÷(20-4)+0 |
9 | 31.3 | (100-0)*(9-4)÷(20-4)+0 |
10 | 37.5 | (100-0)*(10-4)÷(20-4)+0 |
11 | 43.8 | (100-0)*(11-4)÷(20-4)+0 |
12 | 50.0 | (100-0)*(12-4)÷(20-4)+0 |
13 | 56.3 | (100-0)*(13-4)÷(20-4)+0 |
14 | 62.5 | (100-0)*(14-4)÷(20-4)+0 |
15 | 68.8 | (100-0)*(15-4)÷(20-4)+0 |
16 | 75.0 | (100-0)*(16-4)÷(20-4)+0 |
17 | 81.3 | (100-0)*(17-4)÷(20-4)+0 |
18 | 87.5 | (100-0)*(18-4)÷(20-4)+0 |
19 | 93.8 | (100-0)*(19-4)÷(20-4)+0 |
20 | 100.0 | (100-0)*(20-4)÷(20-4)+0 |
如表所示,当测量值8mA时,当前湿度为25%RH。
DC0-5V电压:温度与DC0-5V电压计算
例设量程为0~50℃,模拟量输出为0~5VDC0-5V电压信号时,温度与DC0-5V电压的计算关系如公式所示:C=(50-0)*(X-0)÷(5-0)+0,其中50为温度量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的温度值,常用数值列表如下:
DC0-5V电压 X(V) | 温度值 C(℃) | 计算过程 |
0 | 0.0 | (50-0)*(0-0)÷(5-0)+0 |
1 | 10.0 | (50-0)*(1-0)÷(5-0)+0 |
2 | 20.0 | (50-0)*(2-0)÷(5-0)+0 |
3 | 30.0 | (50-0)*(3-0)÷(5-0)+0 |
4 | 40.0 | (50-0)*(4-0)÷(5-0)+0 |
5 | 50.0 | (50-0)*(5-0)÷(5-0)+0 |
如表所示,当测量值2.5V时,当前温度为25℃。
DC0-5V电压:湿度与DC0-5V电压计算
例设量程为0~100%RH,模拟量输出为0~5VDC0-5V电压信号时,湿度与DC0-5V电压的计算关系如公式所示:C=(100-0)*(X-0)÷(5-0)+0,其中100为湿度量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的湿度值,常用数值列表如下:
DC0-5V电压 X(V) | 湿度值 C(%RH) | 计算过程 |
0 | 0.0 | (100-0)*(0-0)÷(5-0)+0 |
1 | 20.0 | (100-0)*(1-0)÷(5-0)+0 |
2 | 40.0 | (100-0)*(2-0)÷(5-0)+0 |
3 | 60.0 | (100-0)*(3-0)÷(5-0)+0 |
4 | 80.0 | (100-0)*(4-0)÷(5-0)+0 |
5 | 100.0 | (100-0)*(5-0)÷(5-0)+0 |
如表所示,当测量值2.5V时,当前湿度为50%RH。
DC0-10V电压:温度与DC0-10V电压计算
例设量程为0~50℃,模拟量输出为0~10VDC0-10V电压信号时,温度与DC0-10V电压的计算关系如公式所示:C=(50-0)*(X-0)÷(10-0)+0,其中50为温度量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的温度值,常用数值列表如下:
DC0-10V电压 X(V) | 温度值 C(℃) | 计算过程 |
0 | 0.0 | (50-0)*(0-0)÷(10-0)+0 |
1 | 5.0 | (50-0)*(1-0)÷(10-0)+0 |
2 | 10.0 | (50-0)*(2-0)÷(10-0)+0 |
3 | 15.0 | (50-0)*(3-0)÷(10-0)+0 |
4 | 20.0 | (50-0)*(4-0)÷(10-0)+0 |
5 | 25.0 | (50-0)*(5-0)÷(10-0)+0 |
6 | 30.0 | (50-0)*(6-0)÷(10-0)+0 |
7 | 35.0 | (50-0)*(7-0)÷(10-0)+0 |
8 | 40.0 | (50-0)*(8-0)÷(10-0)+0 |
9 | 45.0 | (50-0)*(9-0)÷(10-0)+0 |
10 | 50.0 | (50-0)*(10-0)÷(10-0)+0 |
如表所示,当测量值5V时,当前温度为25℃。
DC0-10V电压:湿度与DC0-10V电压计算
例设量程为0~100%RH,模拟量输出为0~10VDC0-10V电压信号时,湿度与DC0-10V电压的计算关系如公式所示:C=(100-0)*(X-0)÷(10-0)+0,其中100为湿度量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的湿度值,常用数值列表如下:
DC0-10V电压 X(V) | 湿度值 C(%RH) | 计算过程 |
0 | 0.0 | (100-0)*(0-0)÷(10-0)+0 |
1 | 10.0 | (100-0)*(1-0)÷(10-0)+0 |
2 | 20.0 | (100-0)*(2-0)÷(10-0)+0 |
3 | 30.0 | (100-0)*(3-0)÷(10-0)+0 |
4 | 40.0 | (100-0)*(4-0)÷(10-0)+0 |
5 | 50.0 | (100-0)*(5-0)÷(10-0)+0 |
6 | 60.0 | (100-0)*(6-0)÷(10-0)+0 |
7 | 70.0 | (100-0)*(7-0)÷(10-0)+0 |
8 | 80.0 | (100-0)*(8-0)÷(10-0)+0 |
9 | 90.0 | (100-0)*(9-0)÷(10-0)+0 |
10 | 100.0 | (100-0)*(10-0)÷(10-0)+0 |
如表所示,当测量值5V时,当前湿度为50%RH。
