技术参数

技术参数	参数值
品牌	SONBEST/搜博
光照测量范围	0~20 0000Lux
光照最大允许误差	±7%
光照重复性测试	±5%
光照感光体	进口数字式
波长测量范围	380nm~730nm
输出方式	RS485/4-20mA/DC0-5V
供电电源	DC12~24V 1A
运行环境温度	-30~85℃
运行环境湿度	5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。

产品型号	输出方式及供电压范围
SM9561B	RS485总线
SM9561M	4-20mA
SM9561V5	DC0-5V

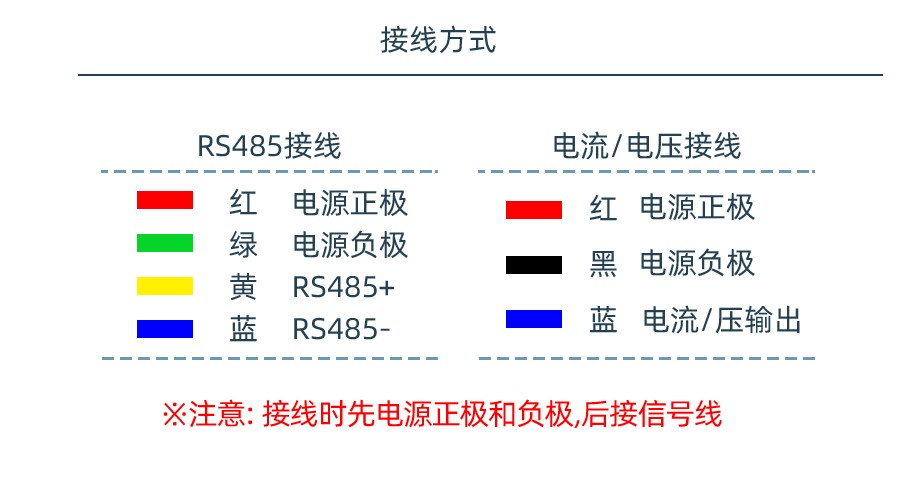

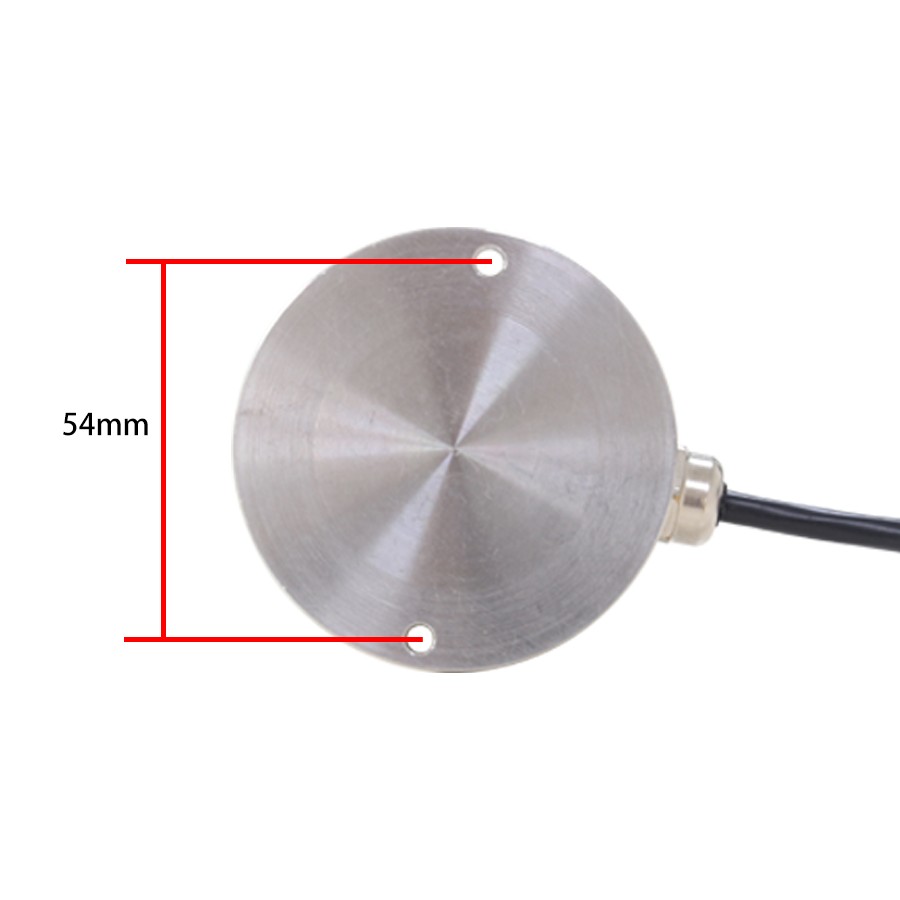

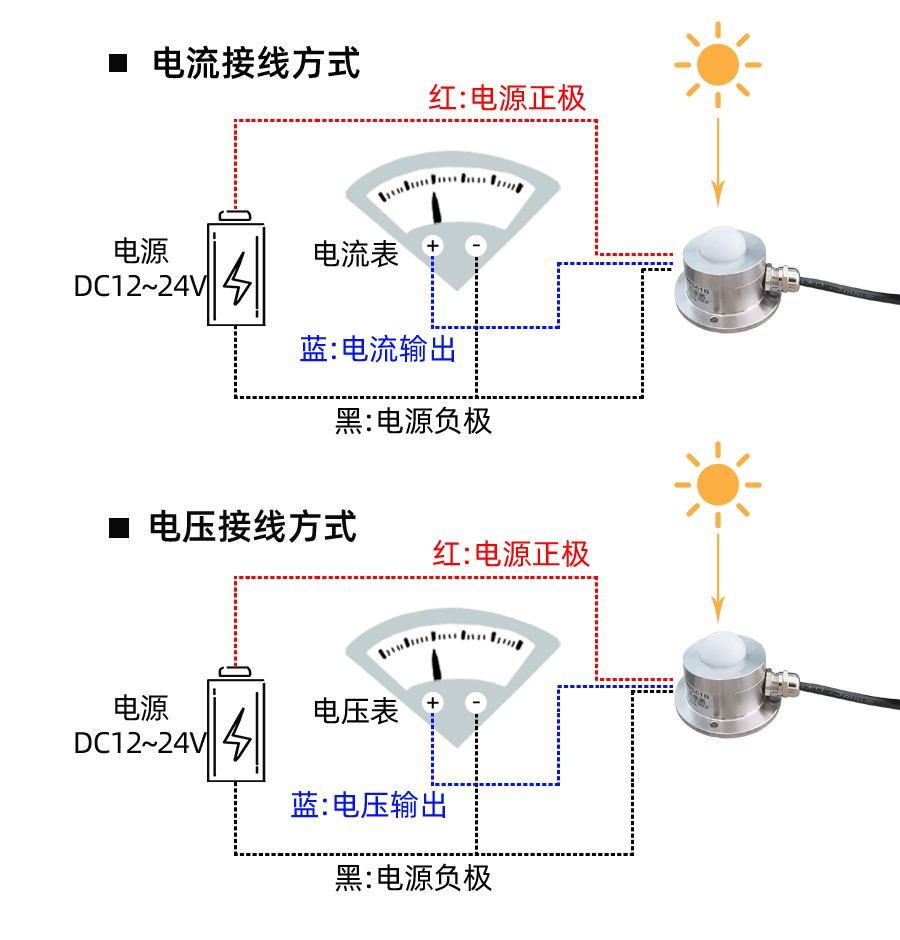

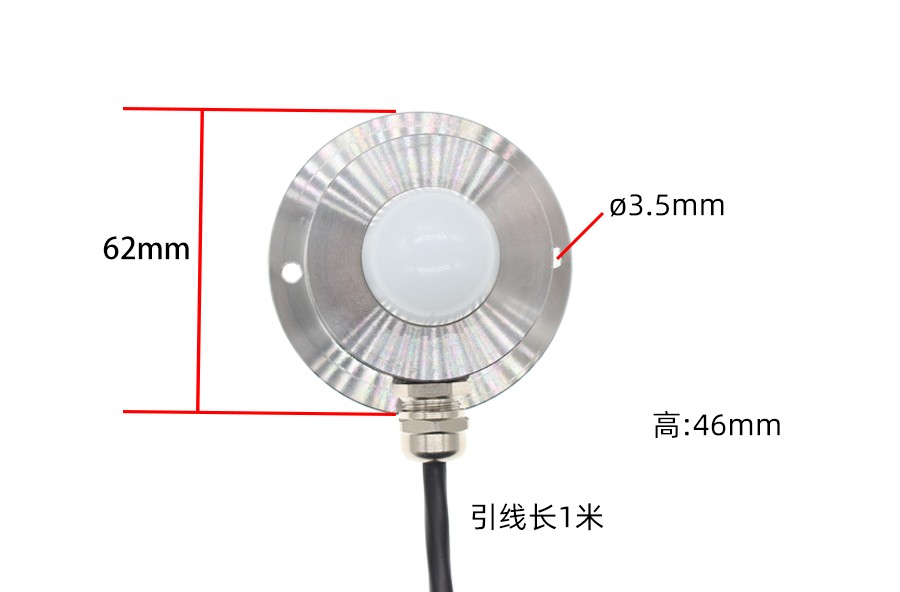

外形尺寸

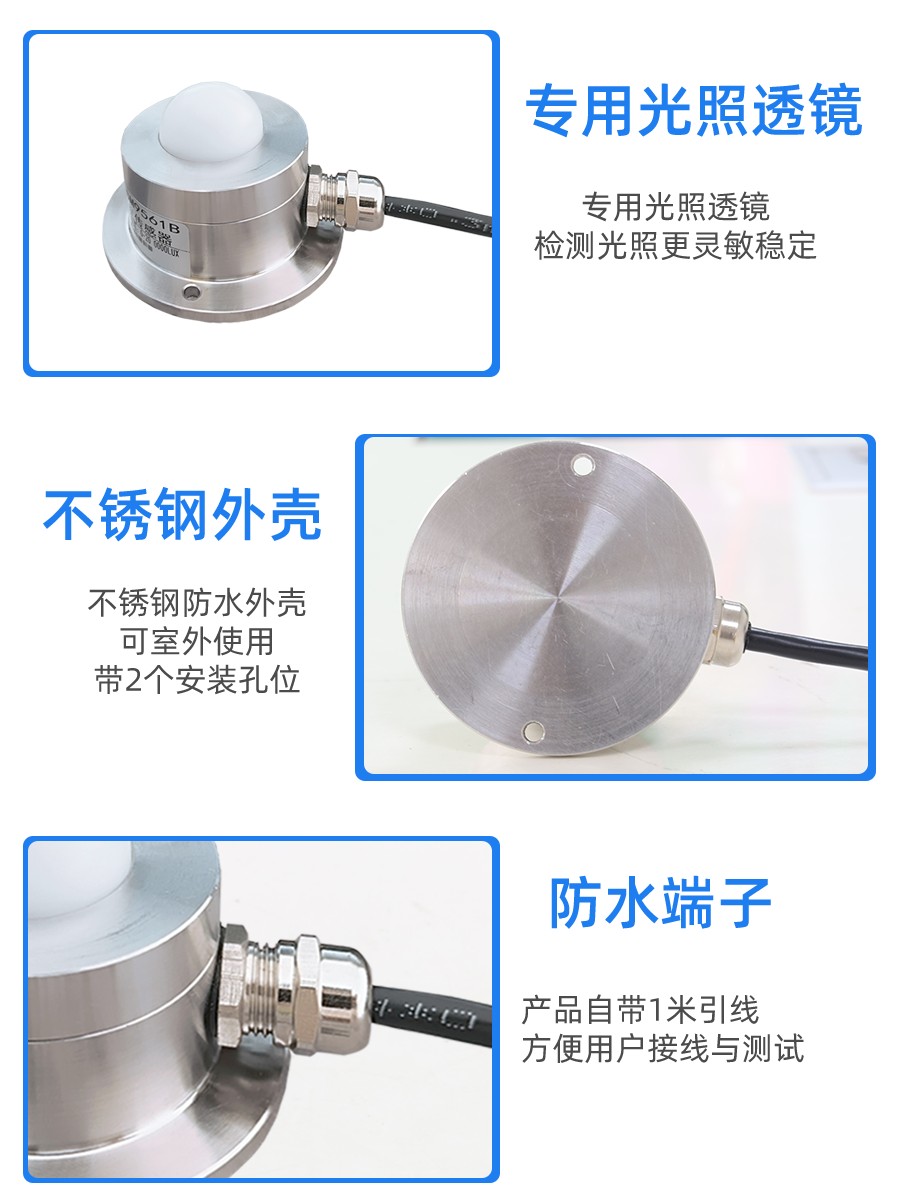

产品细节

典型应用

应用方案

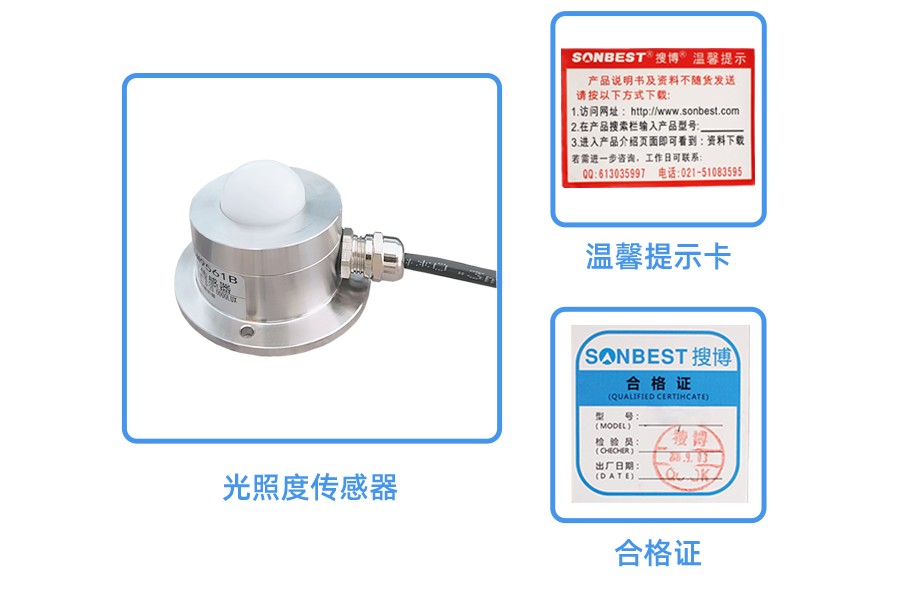

发货清单

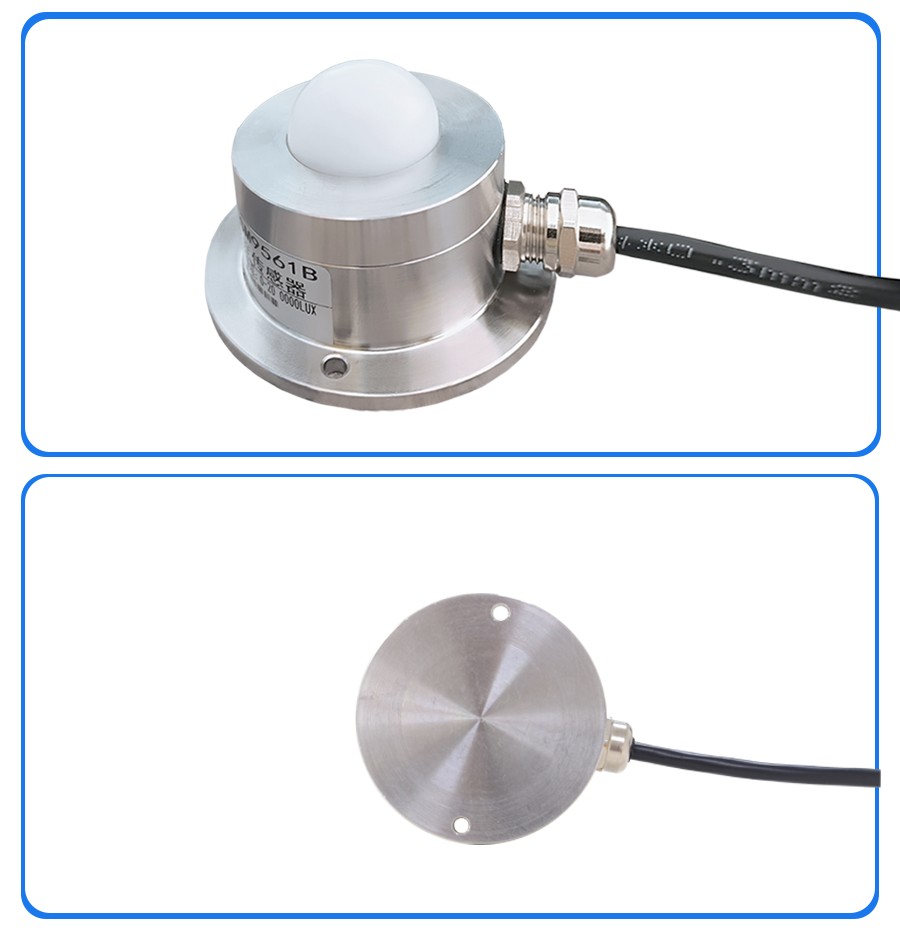

实物照片

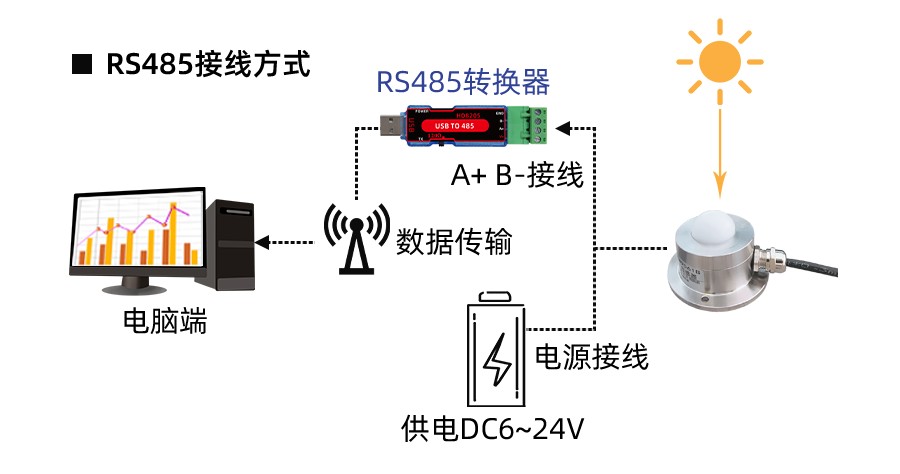

RS485型：通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。

地址	功能码	起始地址	数据长度	校验码
01	03	00 00	00 01	84 0A

    对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式：

地址	功能码	长度	数据1	校验码
01	03	02	00 79	79 A6

    数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
    对于光照度，由于每个参数占2个字节且20万量程的光照度实际分辨率低于10，所以我们以20000即2万来表达20万，即倍率为10。比如当读到的数据为839时，实际光照度值为8390LUX。
2. 常用数据地址表

组态地址	寄存器地址	寄存器说明	数据类型	值范围
40001	00 00	光照度寄存器	只读	0~20000
40101	00 64	型号编码	读/写	0~65535
40102	00 65	测点总数	读/写	1~20
40103	00 66	设备地址	读/写	1~249
40104	00 67	波特率	读/写	0~6
40105	00 68	通讯模式	读/写	1~4
40106	00 69	协议类型	读/写	1~10

4-20mA电流型：光照度与电流计算

  例设量程为0~20Lux，模拟量输出为4~20mA电流信号时,光照度与电流的计算关系如公式所示：C=(20-0)*(X-4)÷(20-4)+0,其中20为光照度量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的光照度值,常用数值列表如下：

电流 X(mA)	光照度值 C(Lux)	计算过程
4	0.0	(20-0)*(4-4)÷(20-4)+0
5	1.3	(20-0)*(5-4)÷(20-4)+0
6	2.5	(20-0)*(6-4)÷(20-4)+0
7	3.8	(20-0)*(7-4)÷(20-4)+0
8	5.0	(20-0)*(8-4)÷(20-4)+0
9	6.3	(20-0)*(9-4)÷(20-4)+0
10	7.5	(20-0)*(10-4)÷(20-4)+0
11	8.8	(20-0)*(11-4)÷(20-4)+0
12	10.0	(20-0)*(12-4)÷(20-4)+0
13	11.3	(20-0)*(13-4)÷(20-4)+0
14	12.5	(20-0)*(14-4)÷(20-4)+0
15	13.8	(20-0)*(15-4)÷(20-4)+0
16	15.0	(20-0)*(16-4)÷(20-4)+0
17	16.3	(20-0)*(17-4)÷(20-4)+0
18	17.5	(20-0)*(18-4)÷(20-4)+0
19	18.8	(20-0)*(19-4)÷(20-4)+0
20	20.0	(20-0)*(20-4)÷(20-4)+0

    如表所示，当测量值8mA时，当前光照度为5Lux。

DC0-5VDC0-5V电压型：光照度与DC0-5V电压计算

  例设量程为0~20Lux，模拟量输出为0~5VDC0-5V电压信号时,光照度与DC0-5V电压的计算关系如公式所示：C=(20-0)*(X-0)÷(5-0)+0,其中20为光照度量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的光照度值,常用数值列表如下：

DC0-5V电压 X(V)	光照度值 C(Lux)	计算过程
0	0.0	(20-0)*(0-0)÷(5-0)+0
1	4.0	(20-0)*(1-0)÷(5-0)+0
2	8.0	(20-0)*(2-0)÷(5-0)+0
3	12.0	(20-0)*(3-0)÷(5-0)+0
4	16.0	(20-0)*(4-0)÷(5-0)+0
5	20.0	(20-0)*(5-0)÷(5-0)+0

    如表所示，当测量值2.5V时，当前光照度为10Lux。
