技术参数
| 技术参数 | 参数值 |
| 品牌 | SONBEST/搜博 |
| 雨量测量范围 | 0.2mm~4mm/min |
| 雨量分辨力 | 0.2mm |
| 雨量承雨口尺寸 | φ200mm |
| 刃口锐角 | 40°~45 |
| 雨量测量误差 | ±3% |
| 通讯接口 | RS485 |
| 默认波特率 | 9600 8 n 1 |
| 供电电源 | DC9~24V 1A |
| 运行环境温度 | -30~85℃ |

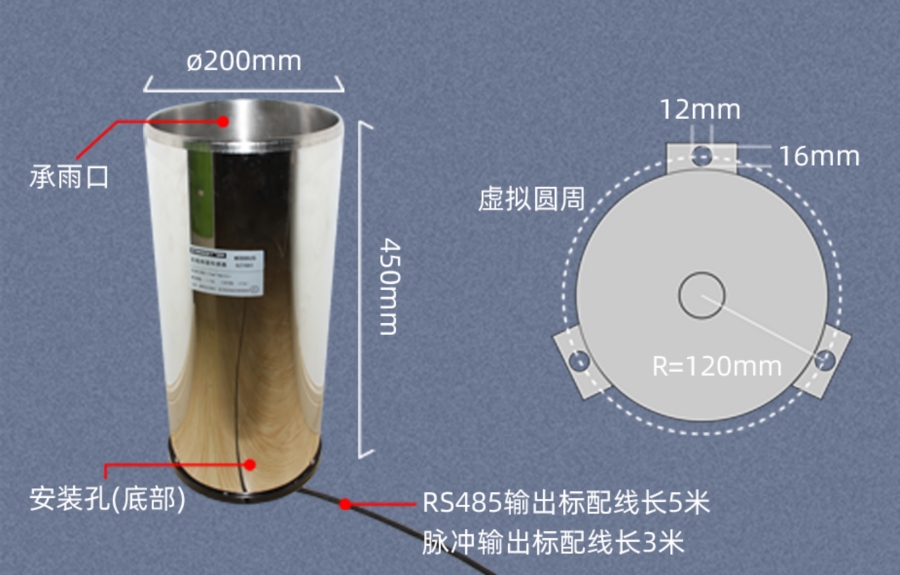

外形尺寸
产品接线
准确度现场应急校准办法（客户自行）

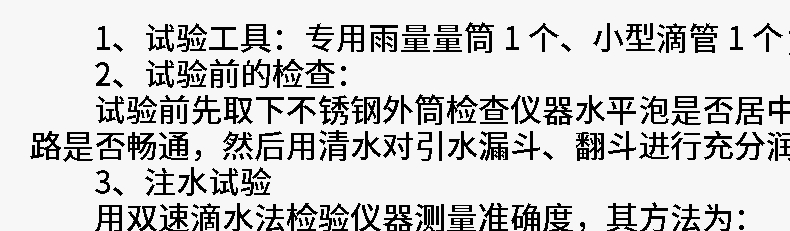

1、试验工具：专用雨量量筒 1 个、小型滴管 1 个；2、试验前的检查：

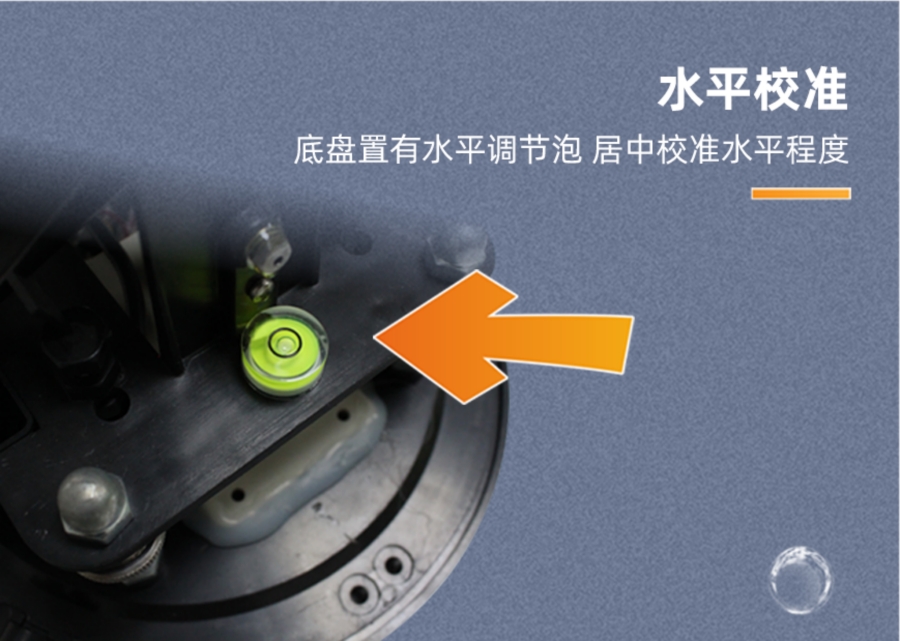

试验前先取下不锈钢外筒检查仪器水平泡是否居中、翻斗是否翻转灵活、无卡滞现象，并检查水路是否畅通，然后用清水对引水漏斗、翻斗进行充分润湿；
3、注水试验
用双速滴水法检验仪器测量准确度，其方法为：

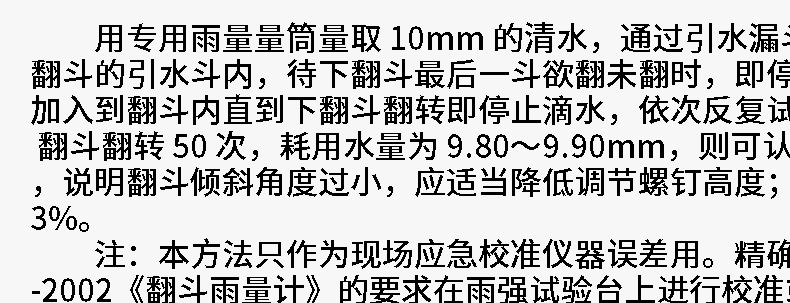

用专用雨量量筒量取 10mm 的清水，通过引水漏斗以 0～4mm 雨强之间任意雨强缓缓倒入上翻斗的引水斗内，待下翻斗最后一斗欲翻未翻时，即停止注水，然后用滴管量取定量清水，一滴一滴加入到翻斗内直到下翻斗翻转即停止滴水，依次反复试验，记录翻斗翻转次数与耗用水量。0.2mm 翻斗翻转 50 次，耗用水量为 9.80～9.90mm，则可认定仪器翻斗倾角基点正当倒水量＜9.80mm，说明翻斗倾斜角度过小，应适当降低调节螺钉高度；一般讲，调节螺钉转一圈，能使精度改变 2～3%。
注：本方法只作为现场应急校准仪器误差用。精确校准仪器误差必须按照国家标准GB/T11832-2002《翻斗雨量计》的要求在雨强试验台上进行校准或将仪器返回厂家校准。

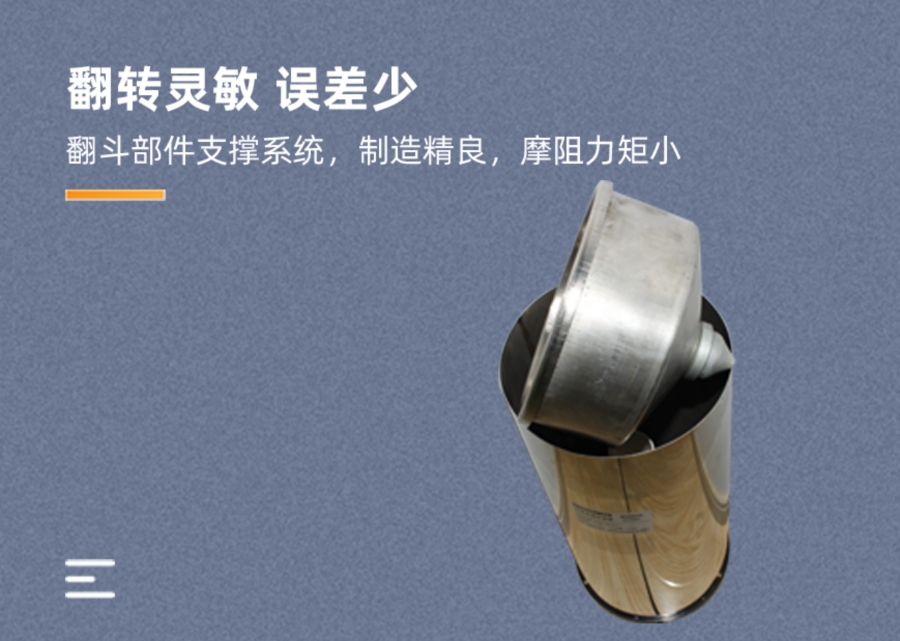

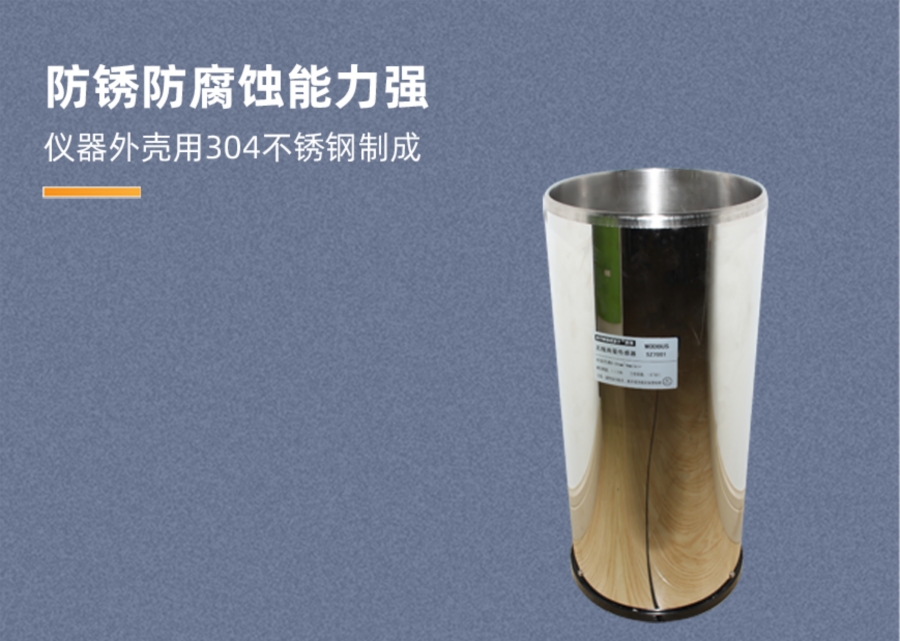

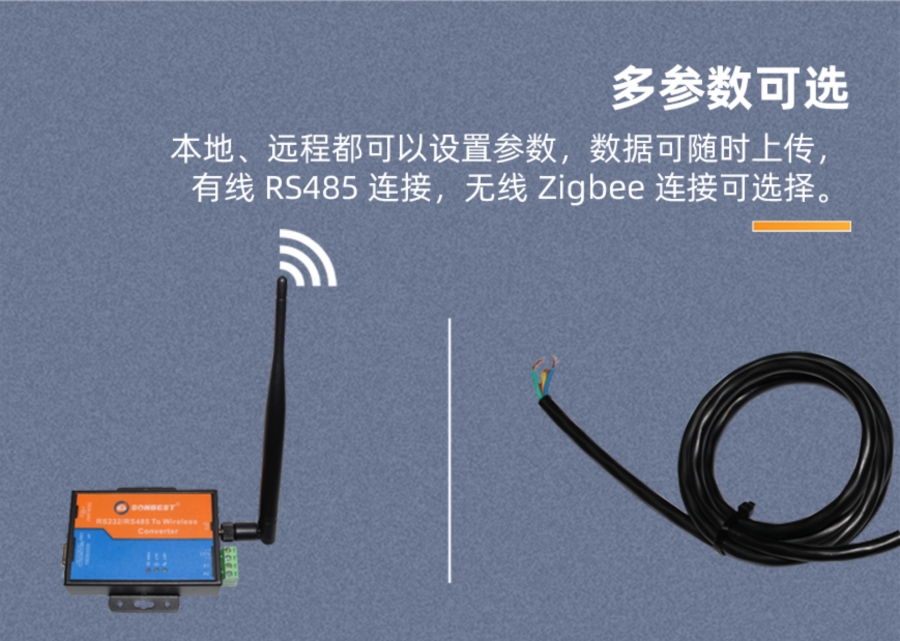

产品特色
应用方案

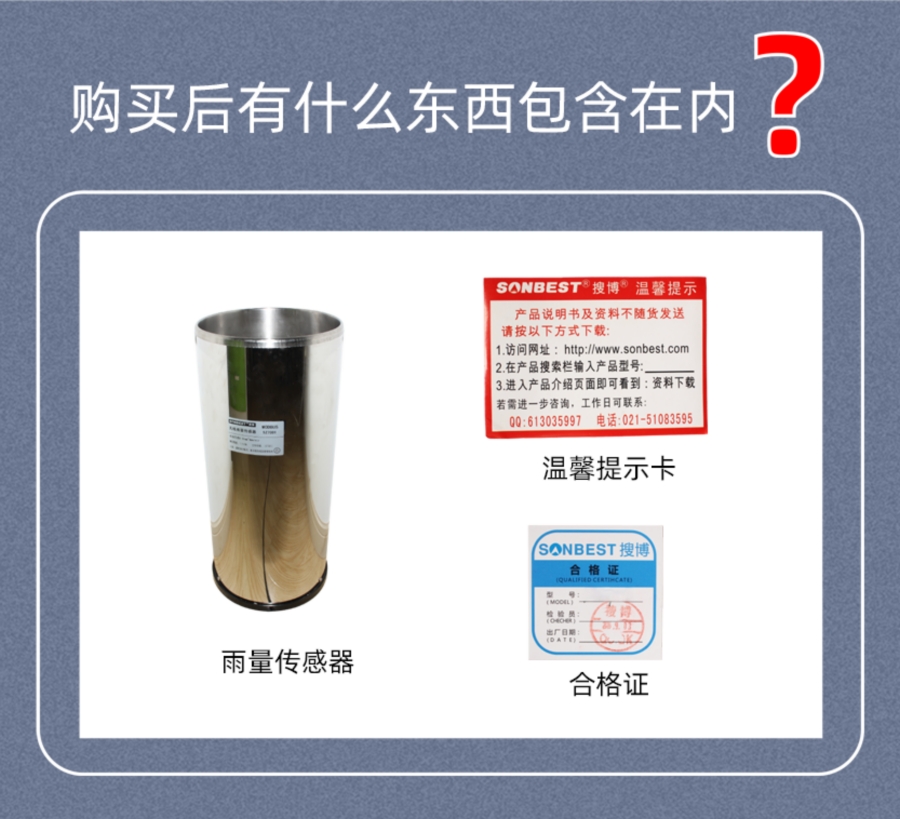

发货清单
实物照片
使用注意事项

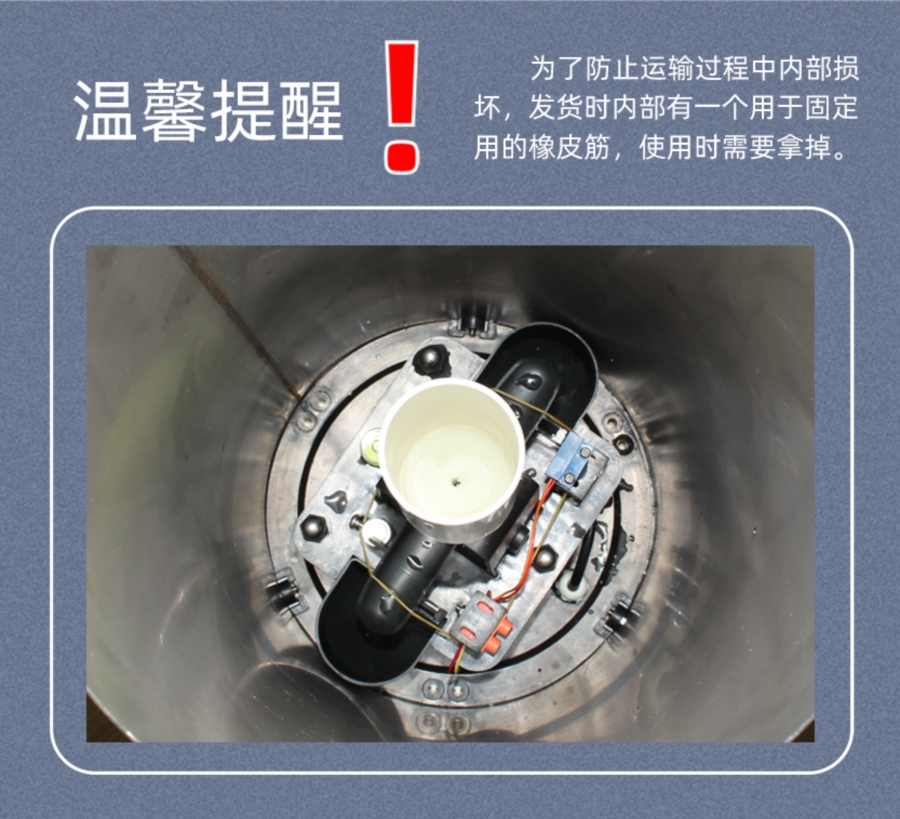

使用前打开设备顶盖，取出固定用皮筋方可正常使用。RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能码 | 长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#雨量寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
| 40107 | 00 6A | 时间间隔 | 读/写 | 0~36000 |
故障现象及排除
本表列出了仪器可能发生的一般故障现象、原因及故障排除方法。| 中心站表现形式 | 故障现象描述 | 解决方法 |
| 降雨时收不到数 | 1、干簧管失效。 2、磁钢与干簧管距离过远。 3、焊线脱落或信号线断。 4、翻斗卡住。 5、仪器堵塞 | 1、更换干簧管 2、调整干簧管距离 3、修复 4、排除 5、清除堵塞 |
| 信号不稳定 | 1、雨量传感器翻斗翻转倾角失调，但这种误差一般不超过±10%。 2、磁钢与干簧管距离过远。 3、焊线脱落或信号线断。 4、翻斗卡住。 5、仪器堵塞 | 1、更换干簧管 2、调整干簧管距离 3、修复 4、排除 5、清除堵塞 |
| 雨量一直计数，实际情况不下雨 | 检查插座是否浸水，这种现象往往在下大雨后易发生 | 处理进水，重新安装 |
维护和保养
本仪器属精密的电子产品，正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命，请注意以下几点：1、请依据使用说明书的要求正确使用说明书，接钱有误有可能导致仪器损坏。
2、不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；软布擦拭，避免仪器外部保护膜划伤，延长仪器使用寿命。
3、仪器应轻拿轻放，不得摔落或重压，否则将导致仪器变形、内部电路板损坏。
4、不要在仪器带电的情况下触摸感应部位，以影响量结果或导致仪器内部电路的损坏。
5、请勿私自拆卸和改装本仪器，以免对仪器造成损坏。
6、仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。
7、本仪器为精密型单翻斗式雨量计，使用过程中要定期维护、清洗翻斗和引水漏斗出水口。
8、定期检查仪器电源电压，确保仪器正常运行。
