产品中心

 [SM6377B]  吸顶式温湿度CO烟雾CO2及PM2.5多参数传感器


SM6377B SM6377B

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
烟雾测量范围0~5000ppm
烟雾最大允许误差±7%
烟雾重复性测试±5%
烟雾敏感体热响应式
温度特性±0.5%/℃
PM2.5测量范围0~999ug/m3
PM2.5测量误差±15%和±10ug/m3最大值 @25℃
PM10测量范围0~1999ug/m3
PM10测量误差±15%和±35ug/m3最大值 @25℃
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC6~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

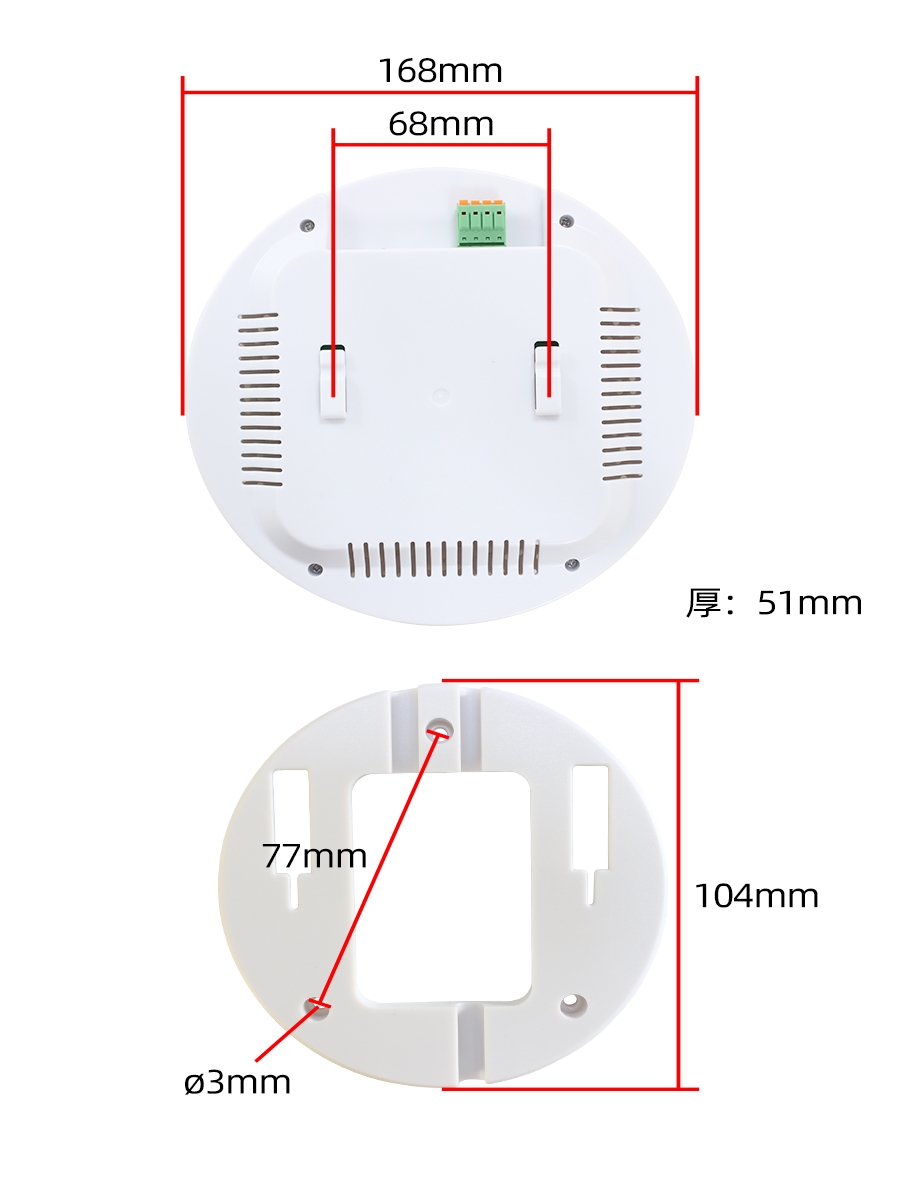

外形尺寸

SM6377B SM6377B SM6377B

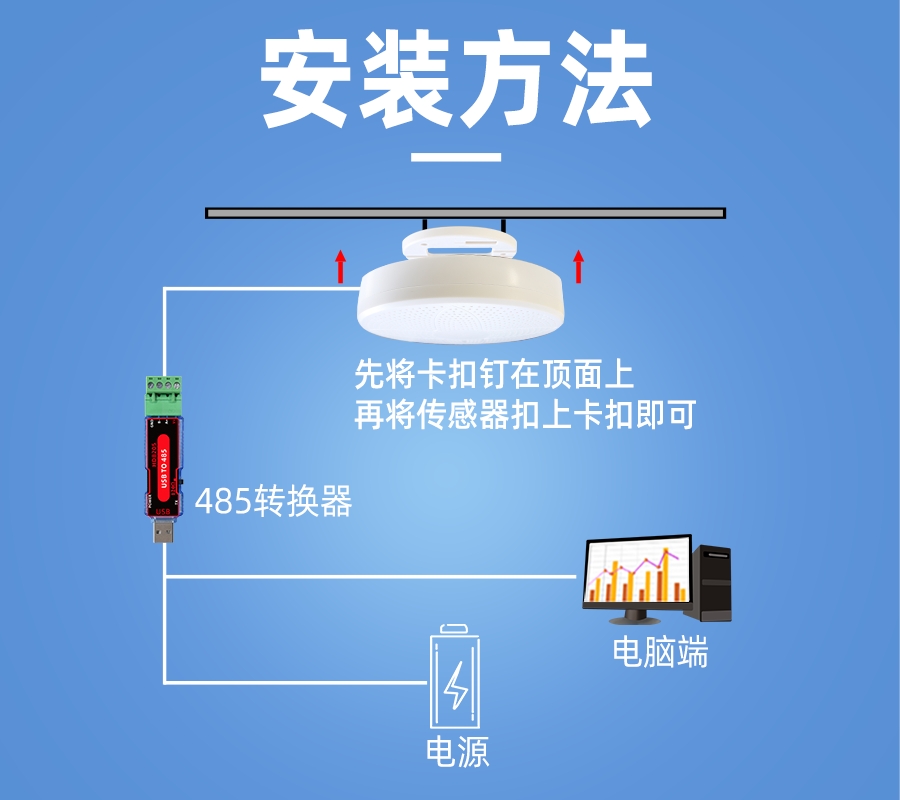

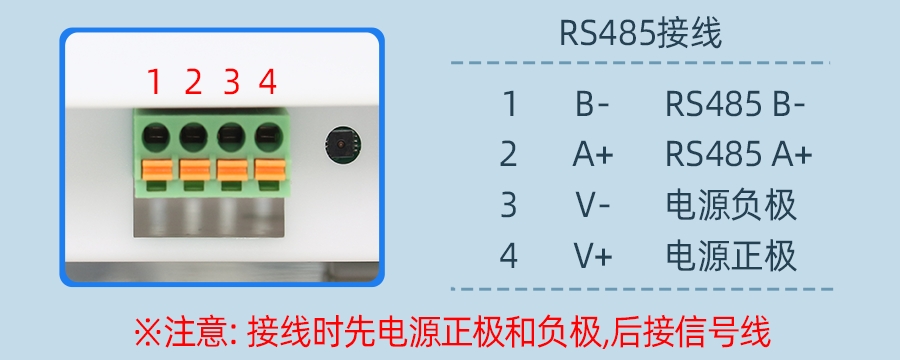

产品接线

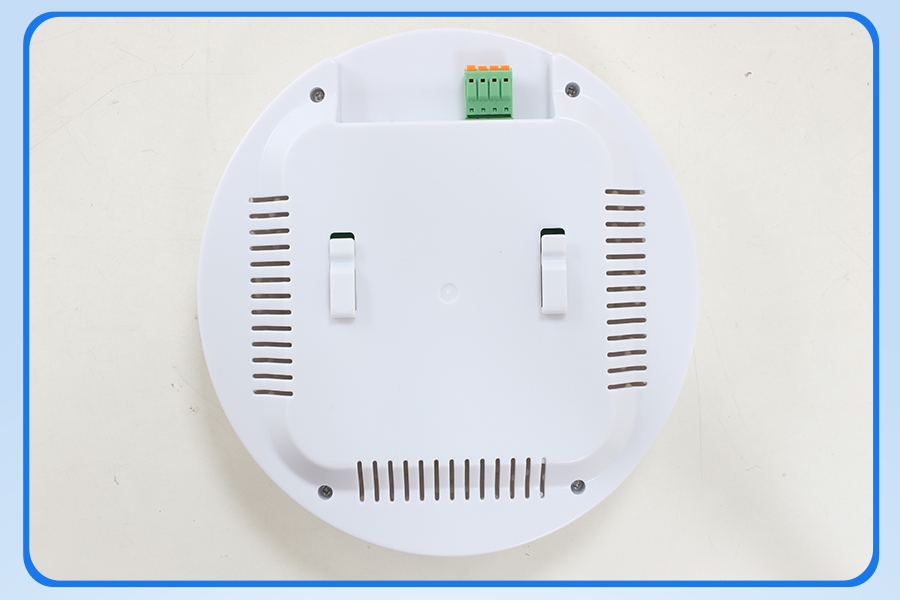

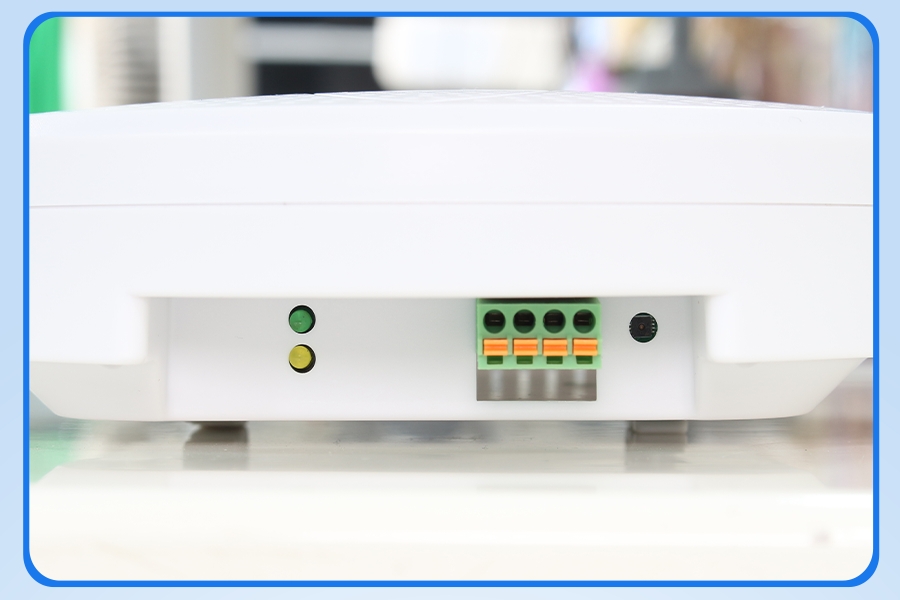

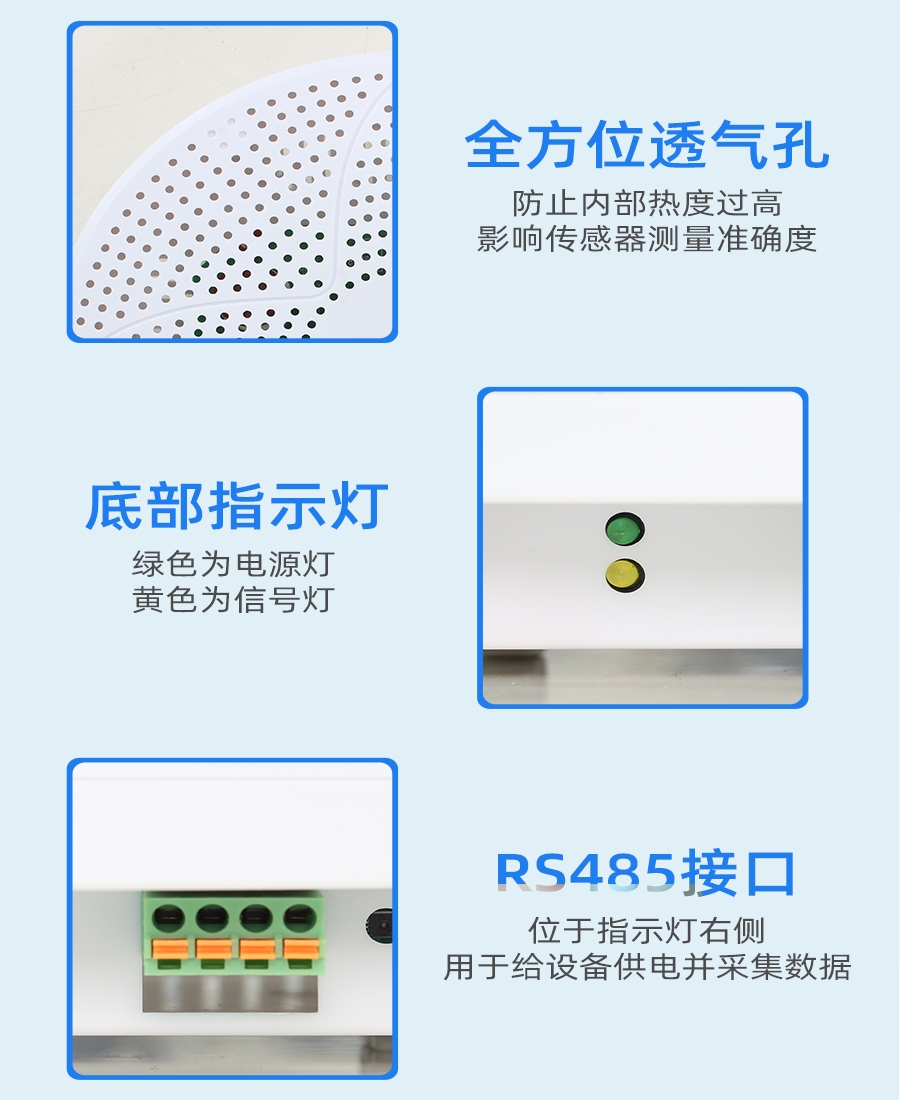

产品细节

SM6377B

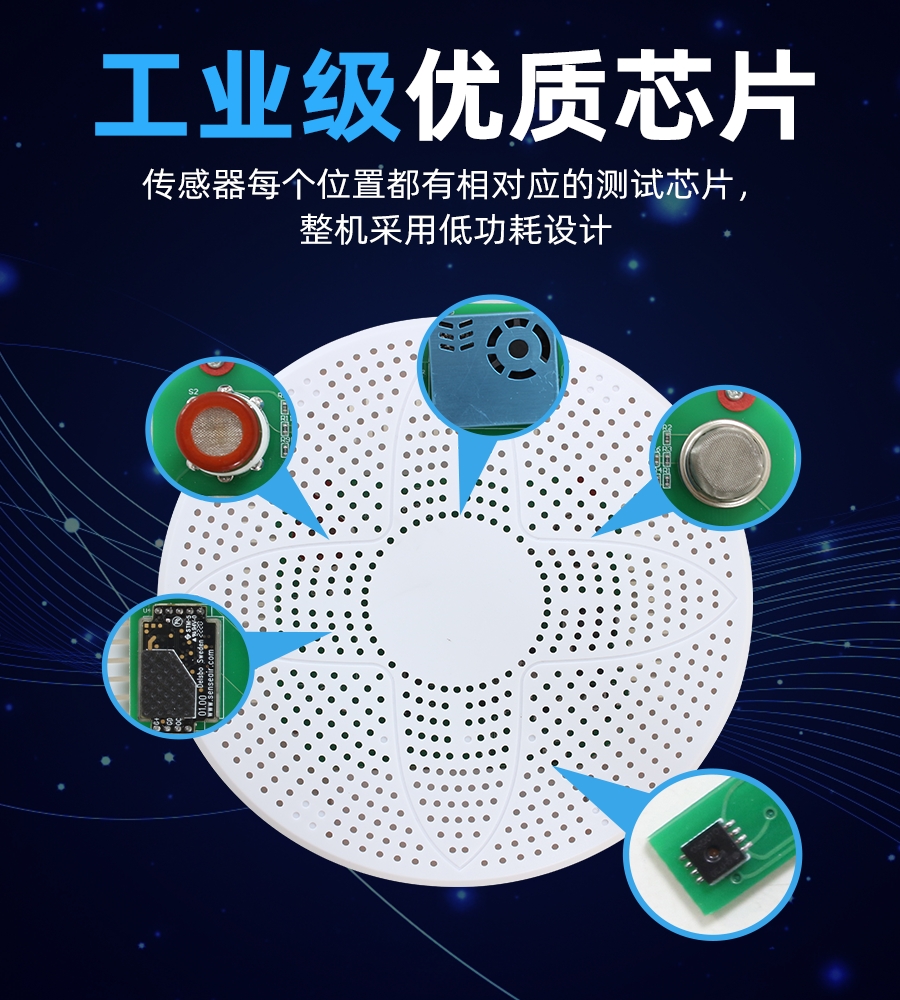

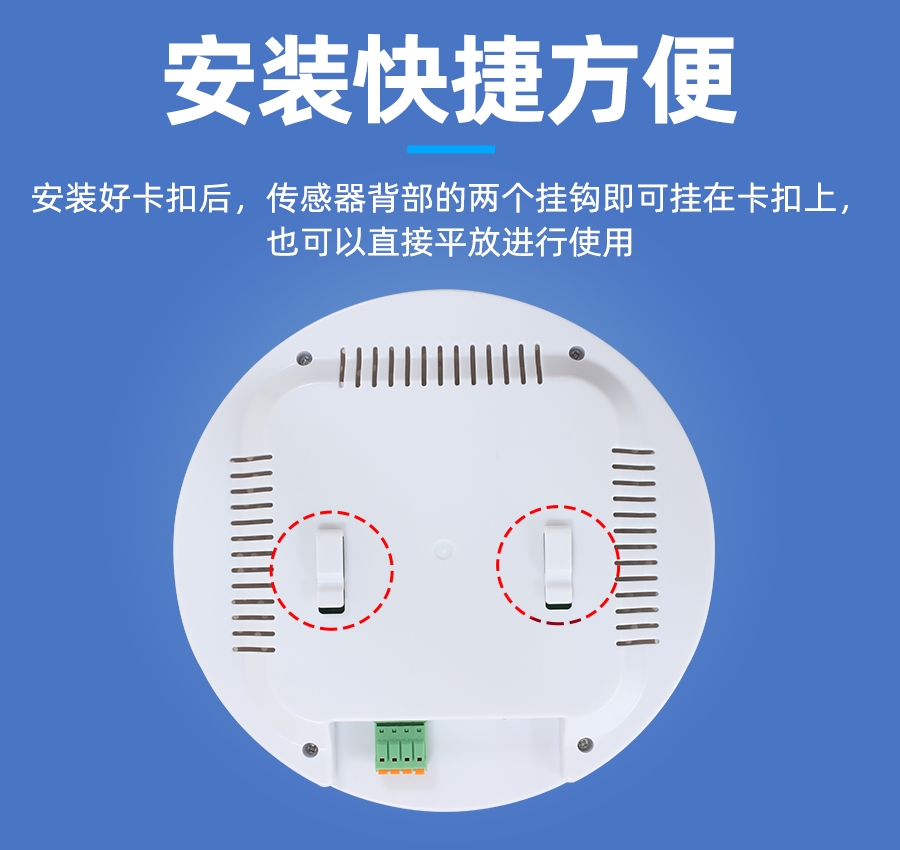

产品特色

SM6377B SM6377B

典型应用

SM6377B

应用方案

SM6377B

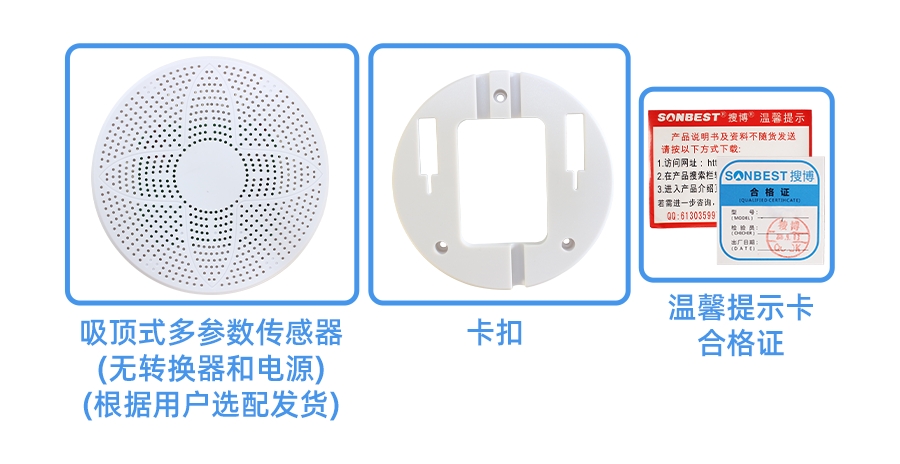

发货清单

SM6377B

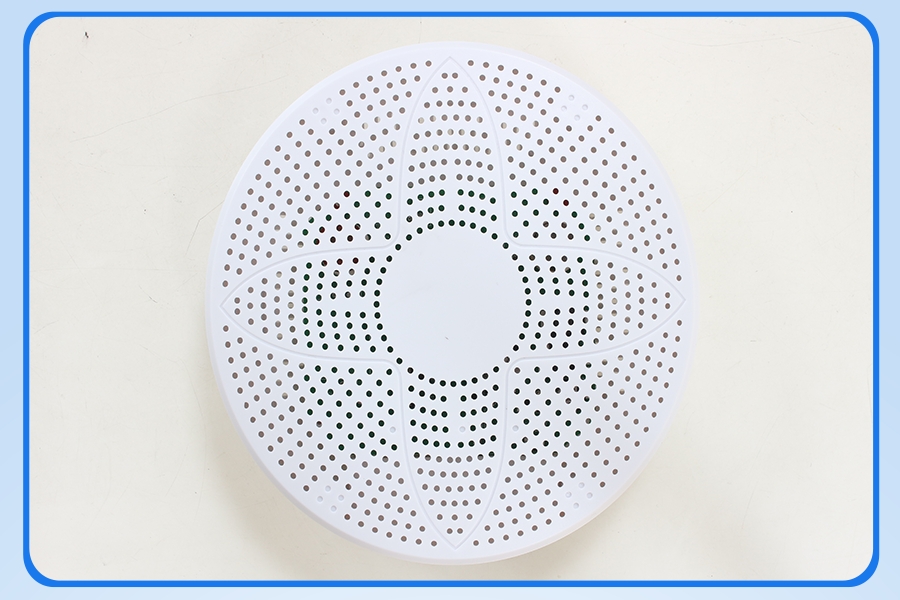

实物照片

SM6377B SM6377B SM6377B

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 07 04 08 。
地址功能码起始地址 数据长度 校验码
010300 0000 0704 08
    对于正确的问询帧,设备会响应数据:01 03 0E 00 7F 00 00 00 00 00 00 00 00 00 00 00 00 44 2A ,响应格式:
地址功能码长度数据1数据2数据3数据4数据5数据6数据7校验码
0103 0E00 7900 7A00 7B00 7C00 7D00 7E00 7F 44 2A
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#温度寄存器只读0~65535
4000200 012#湿度寄存器只读0~65535
4000300 023#CO寄存器只读0~65535
4000400 034#烟雾寄存器只读0~65535
4000500 045#CO2寄存器只读0~65535
4000600 056#PM2.5寄存器只读0~65535
4000700 067#PM10寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
